法國iXblue于2022年初最新推出的定制化DC耦合鈮酸鋰相位調制器，工作波長：1520-1590nm，具有低插損、集成偏振器、DC耦合、高射頻輸入功率（+33dBm）等特點。
特點：
工作波長：1520-1590nm
帶寬：10GHz
低插損：＜3dB
集成偏振器
DC耦合
主要產品技術參數：
|
MPZ-LN-10-00-P-P-FA-FA-LIL-POL-DCC |
||||
|
電學性能 |
||||
|
參數規格 |
單位 |
Min |
Typ |
Max |
|
電光帶寬S21 @-3 dB (from 2 GHz) |
GHz |
10 |
12 |
- |
|
電回損S11 0 - 10 GHz |
dB |
- |
-17 |
-13 |
|
RF半波電壓Vπ@ 50 kHz |
V |
- |
4 |
5 |
|
RF半波電壓Vπ@ 10 GHz |
V |
- |
6 |
7 |
|
DC偏置半波電壓Vπ |
V |
- |
3.3 |
6 |
|
S21紋波 |
dB |
- |
0.5 |
1 |
|
RF端口負載匹配 |
Ω |
- |
50 |
- |
|
光學性能 |
||||
|
工作波長范圍 |
nm |
1520 |
1550 |
1590 |
|
插入損耗(不含連接器 (1)) |
dB |
- |
2.5 |
3 |
|
光回損 |
dB |
-40 |
-45 |
- |
|
偏振器 |
- |
Embedded |
||
|
接口類型 |
||||
|
輸入/輸入光纖 |
Corning PM 15-U25D: 1.5米, 套管: 900 μm |
|||
|
封裝尺寸 |
85 x 15 x 9.65 mm3 |
|||
|
輸入RF連接器(2) |
Female K |
|||
|
DC偏置 |
PIN – Feed through |
|||
|
光連接器（輸入/輸出） |
FC/APC (偏振對齊慢軸) |
|||
|
工作溫度 |
||||
|
工作溫度范圍 |
0℃~+70℃ |
|||
|
存儲溫度范圍 |
-40℃~+85℃ |
|||
|
絕對最大值 |
||||
|
最大輸入射頻功率(CW模式) |
+33 dBm |
|||
|
DC偏置電壓范圍 |
-15 V to +15 V |
|||
|
最大輸入光功率(CW模式) |
+20 dBm |
|||
|
更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 |
||||
所有規格均在 25°C、1550 nm 下給出。 根據內部規范 SP-0239-PR-02。
(1)：考慮每個 FC/APC 光連接器的額外損耗高達 0.25 dB。
(2)：在 RF 輸入端可能需要一個 DC 模塊，以避免直流電壓從 Vbias 中流出。

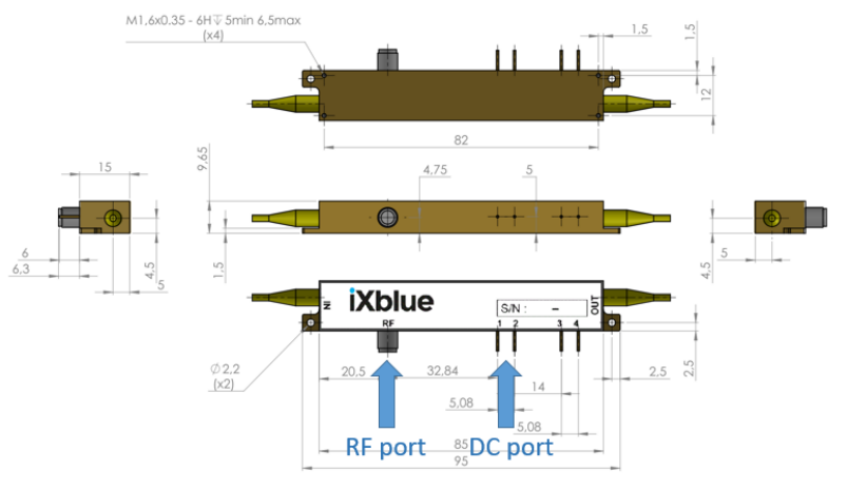

產品尺寸圖/MPZ-LN-10-00-P-P-FA-FA-LIL-POL-DCC
