蘇州leyu集團光電科技有限公司供應的德國Innolume公司半導體光放大器是是使用半導體提供增益介質的放大器。與法布里-珀羅激光二極管結構類似，但增加了端面抗反射設計元素。抗反射涂層和傾斜波導和窗口區域可使端面反射減少到小于0.001％。
品牌：Innolume
工作波長：780-1330nm
蘇州leyu集團光電科技有限公司供應的德國Innolume公司半導體光放大器是是使用半導體提供增益介質的放大器。與法布里-珀羅激光二極管結構類似，但增加了端面抗反射設計元素。抗反射涂層和傾斜波導和窗口區域可使端面反射減少到小于0.001％。
半導體光放大器（SOA）是一種用于放大光信號的器件。放大是通過引導信號光通過用作增益介質的半導體單模波導來實現的。SOA芯片的設計與SLD類似，解決了類似的挑戰。芯片設計包含傾斜波導和防反射刻面涂層，將刻面反射降至0.001%以下，并減少光譜波紋。SOA被設計用于將光信號放大高達40dB，某些設備提供高達110nm的增益帶寬。
半導體光放大器的關鍵特性
高增益：某些Innolume SOA設計用于將光信號放大高達40dB，為有效的信號放大提供可觀的增益。
寬帶增益：SOA具有較寬的增益帶寬，某些設備可擴展到110nm。
反饋抑制：傾斜波導和抗反射涂層（反射率＜0.001%），以減少光學反饋并最大限度地減少光譜波紋。
封裝選項：可提供不同的封裝選項，從14引腳SOA模塊到替代芯片放置，包括在底座上或裸片上。
定制：Innolume為SOA提供定制選項，允許根據客戶要求調整波長、頻譜寬度和輸出功率。
光學相干斷層掃描（OCT）是一種低相干干涉技術，產生后向散射曲線。一直在眼科的診斷眼部疾病有著非常成功的應用，同時也廣泛應用于牙科，內窺鏡檢查及皮膚科等其他領域。光源是OCT系統設計中的重要組成部分，它決定了沿光軸分辨率以及紅外光在組織中的穿透深度。掃頻源激光器（SSL）是用于傅立葉域光學相干斷層掃描（OCT）選擇的光源(FDOCT)。 掃頻源激光器（SSL）的增益介質最多都是半導體放大器。其主要優點是快速的載體動力學確保空腔內激射的快速累積。此外，更寬的調諧范圍可通過使用幾個并聯SOA來實現。

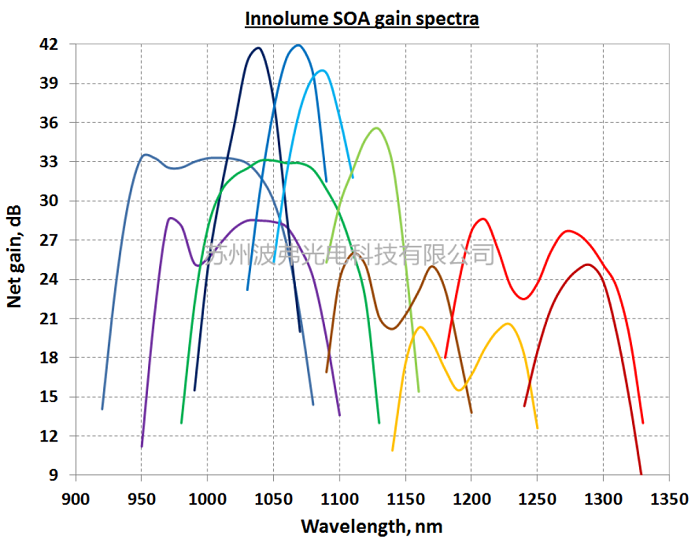

譜線參考
主要系列：
| Part-number | 增益波長 | 增益帶寬 (3dB) | 小信號增益 | 飽和輸出功率 | 噪聲系數NF | 正向電流 | 正向電壓 | 偏振消光比PER | 產品規格書 |
| nm | nm | dB | dBm | dB | mA | V | dB | ||
| SOA0780016YY30DBXXXX | 780 | 16 | 31 | 12 | 6.5 | 300 | 1.9 | 15 | |
| SOA1000100YY30DBXXXX | 1000 | 100 | 32 | 17 | 6.5 | 600 | 1.7 | 18 | |
| SOA1020110YY30DBXXXX | 1020 | 110 | 30 | 15 | 8 | 550 | 1.6 | 18 | |
| SOA1035020YY40DBXXXX | 1035 | 20 | 37 | 16 | 8 | 450 | 1.6 | 18 | |
| SOA1060022YY40DBXXXX | 1060 | 22 | 39 | 18 | 8 | 450 | 1.6 | 18 | |
| SOA1060090YY30DBXXXX | 1060 | 90 | 32 | 18 | 6 | 450 | 1.7 | 17 | |
| SOA1080025YY35DBXXXX | 1080 | 25 | 35 | 15 | 7 | 400 | 1.5 | 18 | |
| SOA1090025YY40DBXXXX | 1090 | 25 | 39 | 16 | 7 | 400 | 1.5 | 16 | |
| SOA1125025YY35DBXXXX | 1125 | 25 | 35 | 16 | 10 | 600 | 1.6 | 18 | |
| SOA1140090YY22DBXXXX | 1140 | 90 | 22 | 15 | 5 | 400 | 1.4 | 18 | |
| SOA1190090YY20DBXXXX | 1190 | 90 | 20 | 12 | 7 | 300 | 1.4 | 18 | |
| SOA1250110YY27DBXXXX | 1250 | 110 | 27 | 15 | 8 | 900 | 1.6 | 18 | |
| SOA1290045YY25DBXXXX | 1290 | 45 | 25 | 12 | 7.5 | 400 | 1.4 | 18 | |
| 備注 | 更多產品信息，需求信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員。 | ||||||||
| 型號 | 增益主要波長 | 增益帶寬(3dB) | 輸出功率 | 飽和增益 | 小信號增益 | 飽和輸出功率 | 噪聲系數 | 正向電流 | PER | Datasheet |
| nm | nm | mW | dB | dB | dBm | dB | mA | dB | ||
| BOA1060080YY120MXXXX | 1060 | 80 | 120 | 10 | 15 | 19 | 6.5 | 400 | 18 | |
| BOA1290065YY400MXXXX | 1290 | 65 | 400 | 16 | 41 | 21 | 6 | 2000 | 16 | |
| BOA1300060YY350MXXXX | 1300 | 60 | 350 | 16 | 28 | 22 | 6.5 | 2000 | 16 | |
| BOA1310070YY300MXXXX | 1310 | 70 | 300 | 16 | 38 | 20 | 6 | 2000 | 18 |
|
光纖耦合助推半導體光放大器-BOA (新品) |
||||||
|
型號/指標 |
中心波長 |
增益帶寬1 |
小信號增益1 |
飽和輸出功率2 |
ASE紋波3 |
PER |
|
|
nm |
nm |
mW |
dBm |
dB |
dB |
|
1060 |
80 |
120 |
20 |
0.01 |
20 |
|
|
1305 |
50 |
250 |
21 |
0.1 |
18 |
|
|
光纖耦合半導體光放大器-SOA |
||||||
|
型號/指標 |
中心波長 |
增益帶寬1 |
小信號增益1 |
飽和輸出功率2 |
NF |
PER |
|
|
nm |
nm |
dB |
dBm |
dB |
dB |
|
775 |
20 |
32 |
15 |
6.5 |
15 |
|
|
1000 |
100 |
33 |
18 |
6.5 |
20 |
|
|
1020 |
110 |
27 |
15 |
7.5 |
20 |
|
|
1030 |
20 |
40 |
18 |
8 |
20 |
|
|
1060 |
22 |
40 |
18 |
8 |
20 |
|
|
1060 |
90 |
30 |
18 |
5 |
20 |
|
|
1080 |
27 |
38 |
17 |
7 |
20 |
|
|
1125 |
25 |
35 |
15 |
10 |
20 |
|
|
1140 |
90 |
24 |
17 |
4.5 |
20 |
|
|
1190 |
90 |
20 |
15 |
6.5 |
20 |
|
|
1250 |
110 |
27 |
15 |
7.5 |
20 |
|
|
1285 |
45 |
24 |
12 |
7.5 |
20 |
|
*
*1 - @ - 25dBm 輸入功率，最大增益。
*2 - @ - 3dBm, 最大增益。
*3 - @ ASE 最大, RMS于1nm范圍, 10pm 分辨率
可接受780nm-1330nm內任意波長定制，相關詳情請聯系蘇州leyu集團光電科技有限公司銷售人員確認。
型號說明:
SOA-1020-110-YY-27dB
1020 - 主要增益波長 (nm)
110 -增益帶寬，增益半高全寬 FWHM (nm)
YY - 光纖類型: PM-保偏光纖， HI-單模光纖
27dB - 小信號增益 (dB)
可選光纖類型:
780-HP，HI1060，SMF-28，PM780，PM980，PM1300等
