ClarityPlus是一種獨特的儀器，它既可以作為一種功能齊全的C波段臺式可調諧激光器，同時又可以作為一種具有固有NIST可追蹤波長的光源，用于校準其他光學儀器。該儀器有兩種基本模式：一種是參考模式，激光被鎖定在內置氣池路上（50條線路中的任何一條）；另一種是波長/ITU模式，參考附近的氣體線路，激光器工作波長可設置在C波段的任何位置。ITU模式提供實時頻率偏移，允許在壓力測試環境下不被鎖定過程中斷。
CLX-C：C波段可調諧激光器
CLX-L：L波段可調諧激光器
激光器通過RS232和SCPI兼容的命令集進行外部控制。用戶可以使用現成的外部轉換器對儀器進行USB操作。

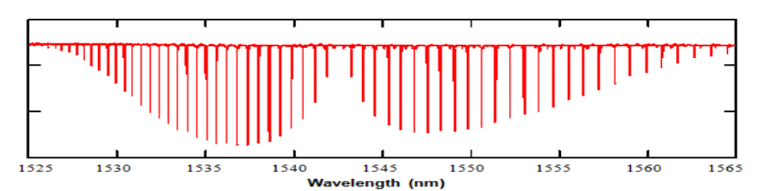

顯示相對線強度的 H13N14N參考線的樣本頻譜圖

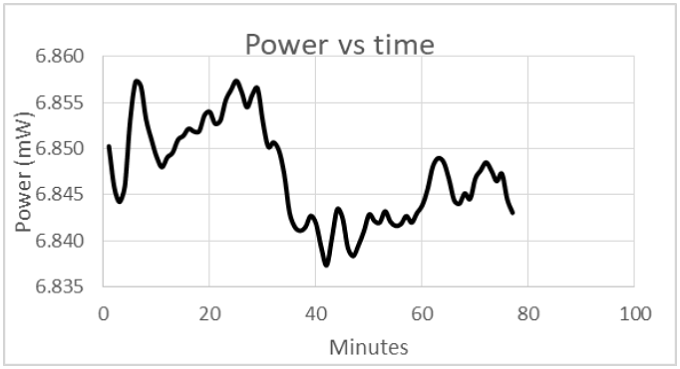

功率與時間的關系圖@（室溫，1.5h）顯示了出色的功率穩定性，適用于插入損耗測試等應用。

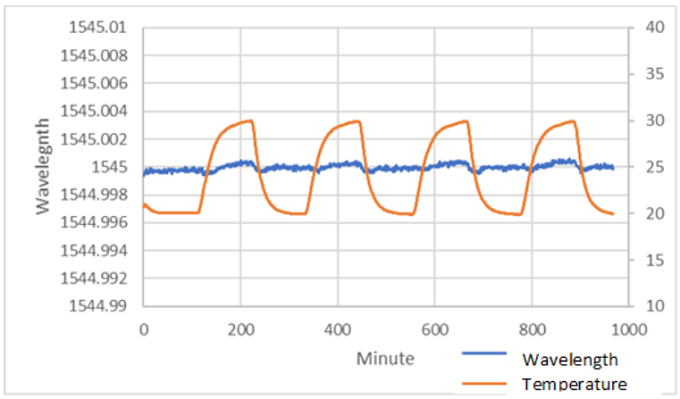

環境溫度在10°C范圍內循環時，范圍內任何位置的一般波長的波長與時間的關系?？偲菩∮?pm。ClarityPlus可以為C波段的任何波長生成可追溯到NIST的波長。
標準C波段版本主要參數：
|
參數1 |
CLX-C |
備注 |
|
波長范圍 |
1528-1567nm |
C-band3 |
|
參考模式vs絕對精度 |
±0.1pm | ±0.1pm typical |
Reference Lines | Other gas lines |
|
波長/ITU模式絕對精度 |
±1pm typical |
1 hour2 |
|
阿倫方差(100 sec) |
<1x10-9 |
Reference Mode |
|
線寬 |
<500 KHz typical |
|
|
ITU網格分辨率 |
100, 50, 25 GHz |
ITU Mode |
|
ITU頻率偏移 |
0-50 GHz |
Live |
|
工作溫度 |
15-45 degC |
|
|
邊模抑制 |
>35 dB typical |
|
|
相對強度噪聲 |
<-140dB typical |
|
|
輸出功率 |
10 dBm typical |
|
|
功率穩定性 |
±0.015 dB typical | ±0.025dB typical |
1 hour | 24 hours |
|
尾纖類型，接頭型號 |
PM Panda, SC/APC |
|
|
串行接口 |
RS-232, 9-pin D-Sub socket |
SCPI Compliant |
|
電源要求 |
90-250 VAC, 50/60Hz, 0.5 amp |
Universal AC socket |
1. 25 ± 3 °C 時測量參數
2.初始設定1小時內
3.L波段，聯系蘇州leyu集團光電科技有限公司相關銷售/技術人員定制。
|
R 分支 |
波長(nm) |
P 分支 |
波長(nm) |
|
26 |
1527.63329(5) |
1 |
1543.11410(4) |
|
25 |
1528.0546(12) |
2 |
1543.80949(17) |
|
24 |
1528.48558(4) |
3 |
1544.51481(4) |
|
23 |
1528.92625(4) |
4 |
1545.23006(4) |
|
22 |
1529.37662(4) |
5 |
1545.95524(4) |
|
21 |
1529.83667(4) |
6 |
1546.69036(4) |
|
20 |
1530.30643(4) |
7 |
1547.43545(23) |
|
19 |
1530.78591(4) |
8 |
1548.19050(4) |
|
18 |
1531.27512(4) |
9 |
1548.95555(4) |
|
17 |
1531.77405(4) |
10 |
1549.73058(4) |
|
16 |
1532.28273(4) |
11 |
1550.51561(4) |
|
15 |
1532.80114(4) |
12 |
1551.31066(4) |
|
14 |
1533.32931(4) |
13 |
1552.11573(5) |
|
13 |
1533.86725(4) |
14 |
1552.93084(4) |
|
12 |
1534.41497(4) |
15 |
1553.75600(5) |
|
11 |
1534.97245(4) |
16 |
1554.59120(5) |
|
10 |
1535.53973(4) |
17 |
1555.43649(5) |
|
9 |
1536.11682(4) |
18 |
1556.29185(5) |
|
8 |
1536.70370(5) |
19 |
1557.15730(5) |
|
7 |
1537.30039(5) |
20 |
1558.03285(12) |
|
6 |
1537.90692(5) |
21 |
1558.91851(5) |
|
5 |
1538.52330(4) |
22 |
1559.81430(5) |
|
4 |
1539.14950(8) |
23 |
1560.72023(5) |
|
3 |
1539.78556(4) |
24 |
1561.63631(4) |
|
2 |
1540.43150(4) |
25 |
1562.56253(5) |
|
1 |
1541.08730(8) |
26 |
1563.49892(5) |
|
0 |
1541.75300(4) |
27 |
1564.44549(5) |
圖表中不確定性已在括號中說明，括號中數字代表適用的最小值。
圖表中的壓力偏移與不確定度由NIST與2.4+/-0.5 Torr HCN參考氣池聯合提供。
