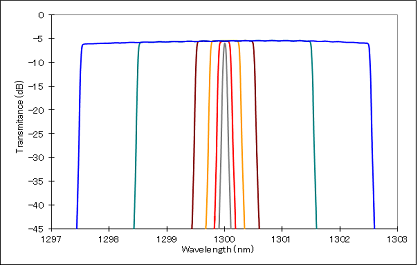

BVF-300BO-SM是一款O波段（1260~1360nm）帶寬可變可調諧光纖濾波器，半高全寬（3dB帶寬）可調諧范圍：0.05~5nm，邊緣滾降高達500dB/nm，典型插入損耗：5.5dB，柔性的3dB帶寬可調及寬范圍的中心波長可調諧范圍適合于目前O波段大部分應用。
CVF-300BO 可編程 O波段窄帶寬可調諧光纖濾波器
BVF-300BO 手動版本 O波段窄帶寬可調諧光纖濾波器
BVF-300BO-SM是一款O波段（1260~1360nm）帶寬可變可調諧光纖濾波器，半高全寬（3dB帶寬）可調諧范圍：0.05~5nm，邊緣滾降高達500dB/nm，典型插入損耗：5.5dB，柔性的3dB帶寬可調及寬范圍的中心波長可調諧范圍適合于目前O波段大部分應用。
O波段窄帶寬可調諧濾波器 參數規格
|
參數規格 |
CVF-300BO |
BVF-300BO |
|
|||||
|
|
可編程版本/Programmable |
手動版本/Manual |
|
|||||
|
|
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
3dB帶寬可調范圍 |
0.05 |
|
3 |
0.05 |
|
3 |
nm |
|
|
|
6.80 |
|
410 |
6.80 |
|
410 |
GHz |
|
|
濾波邊緣滾降(1) |
300 |
500 |
|
300 |
500 |
|
dB/nm |
|
|

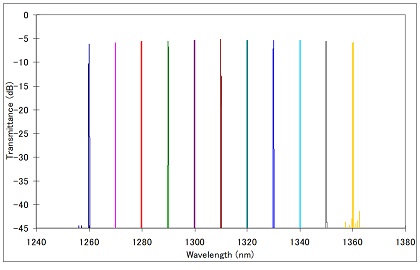

中心波長可調范圍 |
1260 |
|
1360 |
1260 |
|
1360 |
nm |
|
|
波長精度 |
|
<±0.05 |
|
|
? |
|
nm |
|
|
波長重復性 |
|
<±0.02 |
|
|
? |
|
nm |
|
|
插入損耗IL(2) |
(3dB 帶寬 > 0.1 nm) |
|
7.0 |
7.5 |
|
6.5 |
7.0 |
dB |
|
|
(3dB 帶寬 = 0.05 nm) |
|
7.5 |
8.5 |
|
7.0 |
8.0 |
dB |
|
回波損耗 |
40 |
45 |
|
40 |
45 |
|
dB |
|
|
輸出帶外抑制 |
35 |
40 |
|
35 |
40 |
|
dB |
|
|
偏振相關損耗(PDL)(SMF-type only ) |
|
0.2 |
0.3 |
|
0.2 |
0.3 |
dB |
|
|
偏振消光比(PER)(PMF-type only) |
20 |
|
|
20 |
|
|
dB |
|
|
最大輸入光功率 |
|
|
500 |
|
|
500 |
mW |
|
|
光纖類型 |
SMF or PMF |
SMF or PMF |
|
|||||
|
光連接器 |
FC or SC, SPC or APC |
FC or SC, SPC or APC |
|
|||||
|
先進特點 |
峰值搜索, 內置功率計 |
? |
|
|||||
|
程控端口 |
USB, GPIB |
? |
|
|||||
|
電源 |
AC 100-240(50/60 Hz), AC適配器 |
? |
|
|||||
|
工作溫度范圍 (3) |
15~35 |
10~40 |
℃ |
|||||
|
產品尺寸(W × H ×D)(4) |
236 × 88 × 405 |
236 × 88 × 380 |
mm |
|||||
|
產品重量 |
9 |
7 |
kg |
|||||
(1)在-3 dB和-40 dB點之間計算。
(2)由于連接器損耗，可能會增加< 0.5 dB。
以上規格均在環境溫度25 +/- 1 ℃下得到保證。 上述規格如有更改，恕不另行通知。
 |
|
*可選項：雙通道輸出，（濾出光譜中的兩個波長，僅提供手動版本），更多定制信息，聯系leyu集團光電。
產品選型：*可選項：雙通道輸出，（濾出光譜中的兩個波長，僅提供手動版本），更多定制信息，聯系leyu集團光電。
產品訂購信息：
|
BVF- |
300BO- |
Fiber Type- |
Connector Type |
|
CVF- |
300BO- |
Fiber Type- |
Connector Type |
|
BVF=手動版本 |
300BS=版本 |
SMF=單模尾纖 |
FA=FC/APC |
|
CVF=可編程版本 |
|
PMF=保偏尾纖 |
FS=FC/SPC |
