OPP-LAB-NIR是一個基于NIR-MX LiNbO3 Mach-Zehnder調制器（馬赫曾德爾調制器）和專有偏置控制器的光學脈沖選擇器系列。該模塊的可用波長為1030 nm，或1053 nm和1064 nm。它允許從連續激光源產生光調制信號，并允許從脈沖源進行脈沖拾取并降低其重復率。
短光脈沖的產生或拾取是基于大帶寬和高消光比的外部LiNbO3 NIR-MX系列強度調制器。OPP-LAB嵌入級聯30dB以上的卓越消光比的調制器。
OPP-LAB-NIR是一個基于NIR-MX LiNbO3 Mach-Zehnder調制器（馬赫曾德爾調制器）和專有偏置控制器的光學脈沖選擇器系列。該模塊的可用波長為1030 nm，或1053 nm和1064 nm。它允許從連續激光源產生光調制信號，并允許從脈沖源進行脈沖拾取并降低其重復率。
短光脈沖的產生或拾取是基于大帶寬和高消光比的外部LiNbO3 NIR-MX系列強度調制器。OPP-LAB嵌入級聯30dB以上的卓越消光比的調制器。
無論輸入光信號的功率和模式是連續的還是脈沖的，創新的自動偏置控制電路（MBC）都能保證偏置點隨時間的穩定性。該MBC旨在在1030nm或1053nm或1064nm的選定波長下操作。
杰出亮點
|
參數 |
常規指標 |
|
工作波長 |
1030 nm / 1053 nm / 1064 nm |
|
脈沖對比度/消光比 |
30 dB /60 dB |
|
插入損耗 |
7dB / 13 dB |

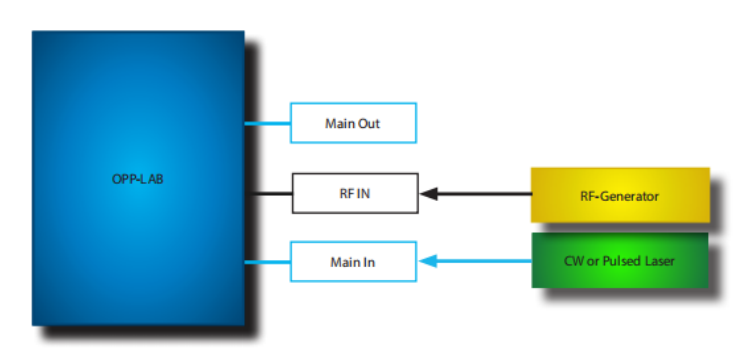

功能結構圖
OPP-LAB 集成:
l 強度調制器：其被設置為確保非常高的光脈沖消光比和靈活的脈沖整形。
l 自動調制器偏置控制電路（MBC）：以保證高消光比隨時間的穩定性。
OPP-LAB連接到外部激光源（激光器）和外部電信號發生器。
射頻輸入?yún)?shù)
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
RF信號類型 |
- |
- |
- |
Pulse / Other |
|
|
|
RF阻抗 |
- |
- |
- |
50 |
- |
Ω |
|
RF幅值 (1) |
- |
- |
- |
5 |
- |
V |
|
RF占空比 |
- |
最大脈沖對比度 |
- |
- |
1 |
% |
|
MBC觸發電壓 |
- |
TTL |
- |
- |
3.3 |
V |
|
MBC觸發頻率 |
- |
- |
- |
- |
1 |
kHz |
|
電源 |
DC |
- |
- |
12 |
- |
V |
(1) 對應于調制器VπRF值。
光學輸入?yún)?shù)
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
模式 |
- |
- |
連續或脈沖 |
|
||
|
工作波長 |
- |
- |
980 |
1064 |
1150 |
nm |
|
邊摸抑制比 |
SMSR |
- |
30 |
- |
- |
dB |
|
偏振 |
- |
- |
線偏振及控制 |
|
||
|
輸入功率 |
- |
連續or平均功率 |
0 |
- |
100 |
mW |
OPP-LAB 光學參數規格
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
電光帶寬 |
- |
- |
- |
20 |
- |
GHz |
|
上升/下降時間 |
- |
通過快速電脈沖實現 |
- |
20 |
- |
ps |
|
靜態消光比 (2) |
SER |
OPP-LAB-NIR-30dB |
30 (2) |
35(2) |
- |
dB |
|
OPP-LAB-NIR-60dB |
50 (2) |
60(2) (3) |
- |
dB |
||
|
消光比穩定性 (3) |
- |
- |
- |
1 |
- |
%/H |
|
插入損耗 (4) |
IL |
OPP-LAB-CBand-40dB |
- |
7 |
- |
dB |
|
OPP-LAB-CBand-80dB |
- |
13 |
- |
dB |
||
|
偏振消光比 |
PER |
- |
20 |
- |
- |
dB |
|
反向傳輸信號(5) |
- |
- |
- |
-40 |
- |
dBm |
|
光回?fù)p |
ORL |
- |
- |
-45 |
-40 |
dB |
|
MBC導頻 |
Fdth |
- |
400 |
1000 |
1400 |
Hz |
（1）輸出靜態消光比@1030nm，1053nm，1064nm：占空比＜1%
（2）24小時穩定性。
（3）插入損耗測試：調制器設置為最大傳輸模式。
（4）反向傳輸：從輸入端口測試。
接口和尺寸
|
前面板 |
|
|
RF輸入連接器 |
RF In - SMA Female - 50 Ω |
|
光輸入連接器 |
Main In - FC/APC - PM fiber |
|
光輸出連接器 |
Main Out - FC/APC - PM fiber |
|
后面板 |
|
|
電源(12V - 2A) |
DC In - Jack male 2 mm |
|
MBC抖動禁用 |
Trig In - BNC |
|
USB |
USB - B type |
|
產品尺寸 |
220 mm x 220 mm x 52 mm |
環境指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作溫度范圍 |
+15 |
- |
+35 |
℃ |
|
存儲溫度范圍 |
-20 |
- |
+50 |
℃ |
絕對最大值
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
光輸入功率 |
- |
- |
100 |
mW |
|
RF輸入功率 |
- |
- |
+28 |
dBm |
訂購信息
1064nm波段：訂購信息
|
OPP- |
LAB- |
xxnm- |
yydB |
|
|
|
1030=1030nm |
30=30dB |
|
|
|
1053=1053nm |
60=60dB |
|
|
|
1064=1064nm |
|
