WSS-2000是一款基于硅基液晶（LCOS）技術的可編程光波處理器。采用Santec的LCOS技術的WSS-2000具有高靈活性，用戶能夠?qū)Ω鞣N光學濾波、衰減和開關方案進行編程。該產品在很多方面有著廣泛的應用，可通過使用濾波器作為高速信號的光平衡器應用于下一代光纖網絡，還可以作為自適應多通道濾波器用于現金的光纖傳輸系統（DWDM,OFDM），作為靈活的測試測量系統或是WSS仿真器。
|
|
|
|
相對頻率（ITU-信道中心頻率） [GHz] |
帶寬&頻率調諧 |
|
類別 |
參數 |
單位 |
最小值 |
典型值 |
最大值 |
注釋 |
||
|
濾波性能 |
工作頻率范圍 |
THz |
191.25 |
|
196.15 |
|
||
|
工作波長范圍 |
nm |
1528.383 |
|
1567.543 |
|
|||
|
頻率設置精度 |
GHz |
-2.5 |
|
2.5 |
|
|||
|
頻率設置分辨率 |
GHz |
0.78125 |
|
|||||
|
工作帶寬范圍 |
GHz |
1.5625 |
|
4900 |
|
|||
|
nm |
0.0125 |
|
39 |
|
||||
|
帶寬設置精度 |
GHz |
-5 |
|
5 |
|
|||
|
帶寬設置分辨率 |
GHz |
1.5625 |
|
|||||
|
衰減控制范圍 |
dB |
0 |
|
20 |
|
|||
|
衰減設置分辨率 |
dB |
0.1 |
|
|||||
|
衰減設置精度 1 |
dB |
-0.2 |
|
0.2 |
衰減 1.0-2.0dB |
|||
|
衰減設置精度2 |
dB |
-0.5 |
|
0.5 |
衰減 2. 1-5.0dB |
|||
|
衰減設置精度3 |
dB |
-2.8 |
|
2.8 |
衰減 5. 1- 15.0dB |
|||
|
濾波邊緣滾降 |
dB/nm |
|
400 |
|
|
|||
|
切換 |
輸入端口數量 |
|
1 |
|
||||
|
輸出端口數量 |
|
1, 2 or 4 |
|
|||||
|
設置時間 |
msec |
|
500 |
|
取決于設置光譜 |
|||
|
插入損耗 |
dB |
|
5.5 |
6.5 |
帶寬@-3dB > 25GHz |
|||
|
損耗 |
插入損耗均勻度/一致性 |
dB |
|
1.1 |
2.5 |
|
||
|
偏振相關損耗(PDL) |
dB |
|
|
0.8 |
衰減 0- 10.0dB |
|||
|
回波損耗 |
dB |
30 |
35 |
|
|
|||
|
消光比 |
dB |
35 |
40 |
|
|
|||
|
光功率 |
最大輸入總功率 |
dBm |
|
|
27 |
|
||
|
每通道最大功率 |
dBm |
|
|
13 |
|
|||
|
環境 |
工作溫度范圍 |
degC |
15 |
|
35 |
|
||
|
電源 |
電源 |
V |
Input AC 100-240V 50-60Hz |
|
||||
|
功耗 |
VA |
|
|
9 |
|
|||
|
其他 |
通訊接口 |
|
Ethernet |
|
||||
|
尺寸 (W) x (D) x (H) |
mm |
210 x 350 x 88 |
|
|||||
|
重量 |
kg |
4 |
|
|||||

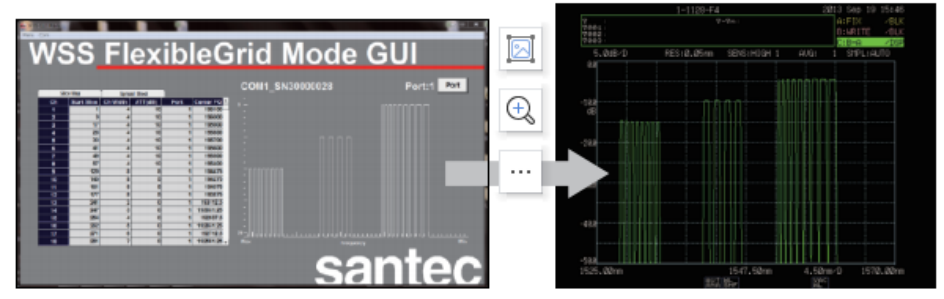

控制軟件用戶界面（GUI）
