Photonic Lantern提供了一個單組件復用器/解復用器，用于使用少數模式光纖（FMF）進行模式分復用。與其他方法不同的是，光纖提燈是在與光纖傳輸相同的介質中制造的，并以單一組件、緊湊的形式提供最佳性能。Phoenix利用內部專有技術制造光子燈籠，以提供最佳性能。
產品詳細信息
全光纖Lantern是一種絕熱錐形，它提供了從輸入光纖到波導在其輸出處支持的模式的低損耗轉換。模式選擇提燈是一種模式復用器，它將單模光纖的輸入轉換為輸出少模光纖中的特定模式。

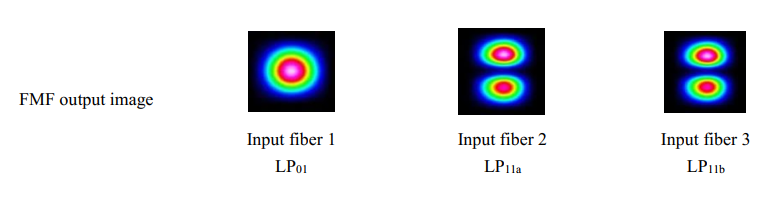

6PLS模式選擇光子燈籠：
| SMF fiber # | 1 | 2 | 3 | 4 | 5 | 6 |
| Mode | LP01 | LP11a | LP11b | LP21a | LP21b | LP02 |
Phoenix光學規范是基于商用FMF的發射，在交付前對其進行校準和連接。
|
主要參數 |
3PLS-MS |
6PLS-MS |
|
工作波長范圍 |
1450 - 1640nm |
1520-1620nm |
|
輸入光纖端口數量 |
3 |
6 |
|
輸入光纖類型 |
Corning SMF28 |
Corning SMF28 |
|
連接器類型 |
Optional - please specify |
Optional - please specify |
|
輸出光纖1 |
OFS two mode graded index |
Four mode graded index |
|
光纖涂覆層 |
245mmacrylate |
245mmacrylate |
|
模式消光比 |
>15dB |
>10 (LP01, LP11) >7 (LP21, LP02) |
|
插入損耗：輸入-輸出2 |
<2.5 (max)dB |
<4(max)dB |
|
偏振相關損耗PDL |
<0.5 (max)dB |
<0.5 (max)dB |
|
*更多產品信息需求信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員 |
||
1可提供替代FMF光纖
2所有光纖（不包括連接器）的最大損耗為光纖輸入光纖輸出。

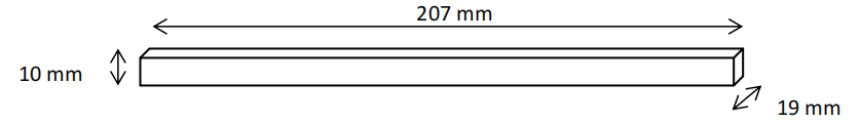

產品尺寸：
產品選型：
| 系列- | FMF- | WL- | 尾纖類型- | SMF接頭- | FMF接頭- | MS |
| 3PLS | GI-Graded Index | 15-1530nm | 0-裸纖 | 0-無接頭 | 0-無接頭 | MS-模式選擇 |
| 6PLS | SI-Step index | 14-1480nm | 1-900um松套管 | 1-FC/SPC | 1-FC/SPC | |
| 13-1300nm | 2-FC/APC | 2-FC/APC | ||||
| *其他 | *其他 |
