EPG-220M/B是一款脈寬可調/固定脈寬高速電脈沖發生器，可產生低至22ps/25ps超窄電脈沖，重頻單脈沖至10GHz；模塊式標準＞0.2Vpp輸出，臺式可選集成放大，輸出＞2.0Vpp；尺寸緊湊，非常適合于一些窄脈沖產生、電光調制器驅動等應用。
系列：EPG-220M/B
脈寬：22ps/25ps
重頻：單脈沖至10GHz
EPG-220M/B是一款脈寬可調/固定脈寬高速電脈沖發生器，可產生低至22ps/25ps超窄電脈沖，重頻單脈沖至10GHz；模塊式標準＞0.2Vpp輸出，臺式可選集成放大，輸出＞2.0Vpp；尺寸緊湊，非常適合于一些窄脈沖產生、電光調制器驅動等應用。
|
參數 |
Item |
FWHM = 22ps |
FWHM = 25ps |
Unit |
|
|
輸入參數 |
信號類型1 |
方波Square |
|
||
|
|
輸入時鐘信號幅值 |
0.3 ~ 0.5 |
Vpp |
||
|
|
集成時鐘 |
（可選） |
- |
Yes |
|
|
|
重復頻率范圍 |
外部時鐘/集成時鐘 備注: 無放大 |
0.0001 ~ 10 (Ext. Clk) |
0.0001~10 / 0.0001~1 |
GHz |
|
|
|
單脈沖可選2 |
Single-shot ~ 10 GHz |
Single-shot ~ 1 GHz |
|
|
輸出參數 |
脈寬 (FWHM)3 |
22(-1/+2) |
25 (+/- 2) |
ps |
|
|
|
脈寬可調范圍 |
- |
200 |
ps |
|
|
|
上升/下降時間 (20 - 80 %) |
10 |
12 |
ps |
|
|
|
輸出電壓 |
標準版本：4 |
> 0.20 |
> 0.30 |
Vpp |
|
|
|
高壓/集成放大版本5 |
> 2.0 |
> 3.0 |
Vpp |
|
|
附加時間抖動 |
< 0.5 |
ps |
||
|
|
時鐘輸出幅值 |
集成時鐘版本 |
NIL |
0.5 |
Vpp |
|
電信號 |
輸入/輸出耦合方式 |
標準重頻版本: Input AC / Output AC 單脈沖版本: Input DC / Output AC |
|
||
|
|
輸入/輸出阻抗 |
50 |
Ohm |
||
|
|
輸入/輸出連接器 |
輸入：SMA；輸出：2.4mm |
|
||
|
|
集成時鐘頻率 |
（集成內置時鐘版本） |
NIL |
0.0001~1 |
GHz |
|
|
電源 |
模塊式/M |
DC+3.3V, 2A |
|
|
|
|
|
臺式/B |
AC100~240, 50/60H |
|
|
|
控制方式 |
程控接口 |
USB (僅集成時鐘版本) |
|
||
|
工作/存儲溫度 |
工作溫度范圍 |
10 ~ 40 |
℃ |
||
|
|
存儲溫度范圍 |
-20 ~ 65 |
℃ |
||
|
其他 |
尺寸 (W x H x D) |
模塊式/M |
68 x 16 x 59 |
mm |
|
|
|
|
臺式/B |
236 x 88 x 380 |
mm |
|
|
|
重量 |
模塊式/M |
100 |
- |
g |
|
|
|
臺式/B |
< 5 |
kg |
|
（1）使用方波將附加抖動降至最低，尤其是在低于100MHz的重復頻率下。（2） 重復率可以通過調諧輸入時鐘頻率來調諧。最大重復率受脈沖寬度的限制。請查詢＜100kHz的操作。（3） 單端性能的值。（4） 對于高壓“A”選項，裝置尺寸為臺式。最大工作頻率將限制在1GHz。
|
|
|
|

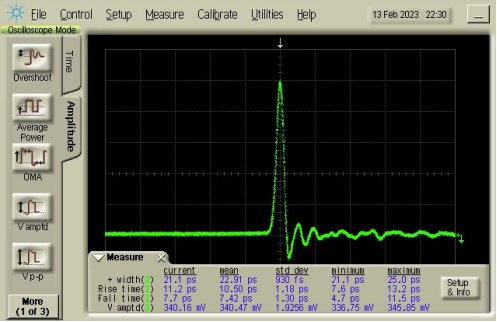

22ps脈寬, 0.34Vpp @ Clock Freq. 1MHz |
25ps脈寬（放大）, 4Vpp @ Clock Freq. 1MHz |
產品選型：
EPG-220M(B)-22(25)-S(D)-P(N)-T(F)-N(A)-SF(SS)-C(N)
M:模塊式/Module, B:臺式/ Benchtop
22: 22ps脈寬, 25: 25ps脈寬
S:單端輸出/ Single-ended, D: 差分輸出Differential
P:正脈沖/Positive, N:負脈沖/Negative
T:可調脈寬版本/Tunable Pulsewidth, F:固定脈寬版本/Fixed Pulsewidth
N:無放大/No Amplifier, A:集成放大版本/Amplifier
SF:標準頻率版本/Standard Frequency, SS:單脈沖版本/Single Shot
C:內置時鐘發生/Built-in Clock Generator, N：無時鐘/No Clock
備注：針對于22ps版本，脈沖寬度是固定板，請選擇“F”固定脈寬。
