ULDC-0100 同軸/TO封裝
ULDC-500 500mA 蝶形封裝
ULDC-1000 1000mA蝶形封裝
ULDC-0100-MC是一款完全集成的通用激光二極管控制器，專為同軸激光二極管設計。這種緊湊、易于使用的激光二極管驅動器模塊在單個+5V直流電源下工作。ULDC-0100-MC配有內置OLED顯示屏和用于外部PC控制的USB端口。該驅動器通過切換引腳子板與1型和2型引腳兼容。激光二極管可以在0-100mA的范圍內驅動，設置分辨率為1mA，并且可以監測內部PD電流。
ULDC-500-MC是一款完全集成的通用激光二極管控制器，專為14引腳蝶形封裝設計。這種緊湊、易于使用的激光二極管驅動器模塊在單個+5V電源下工作。ULDC-500-MC提供LD電流和溫度控制，配有內置LCD顯示屏和用于外部PC控制的USB端口。該模塊配備了適配器板，因此通過切換封裝中提供的子板，使其與任何激光器制造商的14針蝶形LD模塊兼容。其特點是LD電流范圍為0-500mA，設置分辨率為1mA，溫度范圍為15℃-35℃，設置分辨率0.1℃。
ULDC-1000-MC是一款完全集成的通用激光二極管控制器，專為蝶形激光二極管設計。這種緊湊、易于使用的激光二極管驅動器模塊在單個+12 V直流電源下工作。ULDC-1000-MC提供LD電流和溫度控制，配有內置OLED顯示屏和用于外部PC控制的USB端口。該模塊配備了適配器板，因此通過切換封裝中提供的子板，使其與任何激光器制造商的蝶形LD模塊兼容。其特點是LD電流范圍為0-1000mA，設置分辨率為1mA，溫度范圍為10℃-40℃，設置分辨率0.1℃。
ULDC系列可以針對其他類型的二極管進行定制，請聯系蘇州leyu集團光電科技有限公司相關銷售部門了解更多信息。
| 系列/參數 | ULDC-0100-MC | ULDC-500-MC | ULDC-1000-MC |
| 適合激光二極管類型 | 同軸TOSA/TO封裝 | 14PIN 蝶形封裝，2.54mm | 14PIN 蝶形封裝，2.54mm |
| LD工作模式 | ACC | ACC | ACC |
| LD驅動電流設置范圍 | 1 ~100mA | 1 - 500 mA | 1 ~ 1000 mA |
| LD電流設置分辨率 | 1mA | 1mA | 1 mA |
| LD電流精度 | +/- 1 + 0.1% mA | +/- 2 + 0.1% mA | +/- 2 + 0.1% mA |
| LD最大正向電壓 | 3V typ | 3V typ | 4.2 V typ. |
| LD電壓測試分辨率 | 0.001 V | 0.001 V | 0.001 V |
| LD電壓顯示分辨率 | 0.01 V | 0.01 V | 0.01 V |
| PD電流測試范圍 | 0 ~ 9.99 mA | 0 ~ 9.99 mA | 0 ~ 9.99 mA |
| PD電流測試分辨率 | 1 uA | 1 uA | 1 μA |
| PD電流顯示分辨率 | 10uA | 10uA | 10 μA |
| TEC最大驅動電流 | 100 mA - 1500 mA | ± 2.3 A | |
| TEC最大電壓 | ± 4.6 V | ± 4.6 V | |
| TEC溫度設置范圍 | 15 ℃ - 35 ℃ | 15 ℃ - 35 ℃ | 10℃ ~ 40 ℃ |
| TEC溫度設置分辨率 | 0.1 ℃ | 0.1 ℃ | 0.1 ℃ |
| 電源 | +5 V DC | +5 V DC | +12 VDC |
| 功耗 | 10 W max | 20 W max | 45 W max |
| 工作溫度范圍 | 5 ℃ to +35 ℃ | 15 ℃ to +35 ℃ | +5 ℃ to +35 ℃ |
| 存儲溫度范圍 | 0 ℃ to +60 ℃ | 0 ℃ to +60 ℃ | 0 ℃ to +60 ℃ |
| 工作濕度 | 0% to 85% 響度濕度 | 0% to 85% 響度濕度 | 0% to 85% 響度濕度 |
| 通訊接口 | USB / RS-485 | USB / RS-485 | USB / RS-485 |
| 產品尺寸 | 135 mm x 130 mm x 45 mm | 61 mm x 130 mm x 145 mm | 135 mm x 130 mm x 78 mm |
| 顯示面板 | OLED | OLED | OLED |
| 冷卻方式 | Fanless | bottom mount | Fan, bottom mount |
| 備注： | 參數規格如有更改，恕不另行通知。聯系leyu集團光電進行確認。 | ||
ULDC-0100適合封裝
|
Type 1 |
Type 2 |
|
|
|

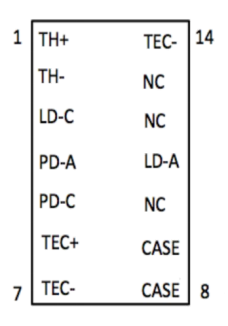

ULDC-500,ULDC-1000適合封裝
|
TYPE1 |
TYPE2 |

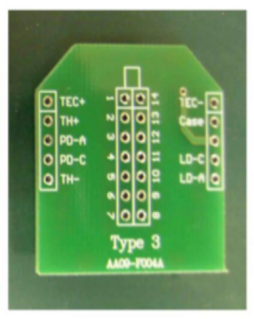

TYPE3 |
|
|
|
|
|
PIN1-14 TEC |
PIN6-7 TEC |
自定義 |
*更多產品資料信息，請聯系蘇州leyu集團光電科技有限公司相關銷售人員，咨詢電話：0512-62828421，咨詢郵箱：sales@！
