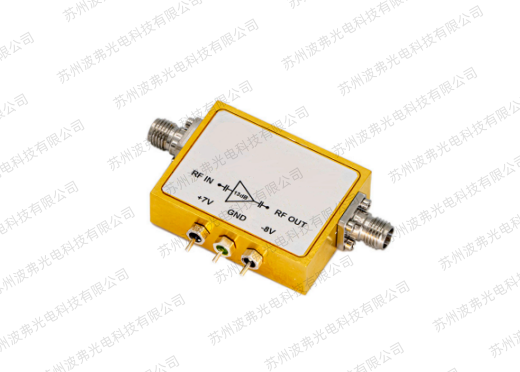

UBLA4863是一款超寬帶線性放大器，在48 kHz至63 GHz的典型帶寬上表現出異常的增益平坦度。
該放大器被優化為數據驅動器，以放大具有最小眼睛失真量的信號。這非常適合在諸如光纖接收器信道或112Gbps PAM4信令之類的應用中用作線性增益塊。單+6V電源供電。
特性：高線性
高性價比
UBLA4863是一款超寬帶線性放大器，在48 kHz至63 GHz的典型帶寬上表現出異常的增益平坦度。
該放大器被優化為數據驅動器，以放大具有最小眼睛失真量的信號。這非常適合在諸如光纖接收器信道或112Gbps PAM4信令之類的應用中用作線性增益塊。單+6V電源供電。
該放大器模塊非常適合驅動數字/脈沖/模擬等應用的光調制器。聯系蘇州leyu集團光電科技有限公司獲取更多詳細信息。

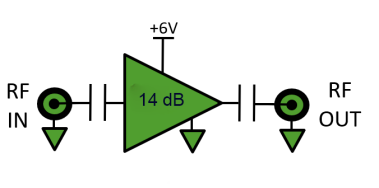

ULBA4863 功能結構圖

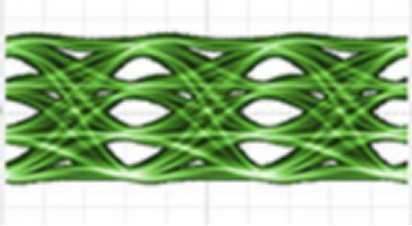

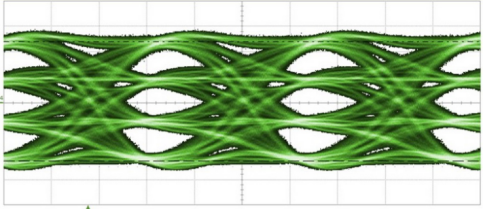

ULBA4863 112G眼圖

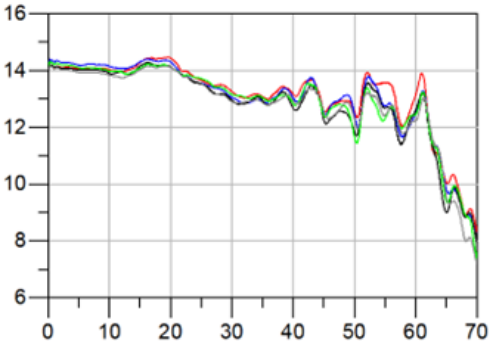

ULBA4863 小信號增益
UBLA4863 主要參數*
|
參數 |
Min |
Typ |
Max |
Unit |
|
截止頻率 |
48k |
- |
63G |
Hz |
|
輸入/輸出回波損耗 |
- |
10 |
- |
dB |
|
增益 |
- |
14 |
- |
dB |
|
飽和輸出功率 |
- |
- |
+18.3 |
dBm |
|
輸出1dB壓縮點 |
- |
+16.5 |
- |
dBm |
|
最大輸入RF功率 |
- |
- |
+15dBm |
dB |
UBLA4863 63GHz線性射頻放大器
|
參數 |
條件 |
最小值 |
典型值 |
最大值 |
備注 |
|
高頻工作頻率3dB帶寬 |
|
- |
63 GHz |
- |
3dB滾降：35~210MHz |
|
低頻截止頻率-3 dB |
|
- |
48 kHz |
- |
3dB滾降：35~210MHz |
|
小信號增益 |
Pin = -10 dBm |
13 dB |
14 dB |
|
平均：35~210MHz |
|
回波損耗,輸入 |
|
|
10 dB |
|
35 MHz < f < 65 GHz |
|
回波損耗,輸出 |
|
|
10 dB |
|
35 MHz < f < 65 GHz |
|
群延遲 |
|
|
0.19 ns |
|
|
|
輸入參考噪聲電壓 |
|
|
0.15 mV |
|
DC~20 GHz 寬帶測試 |
|
最大射頻輸入 |
|
|
|
15 dBm |
損傷閾值 |
|
最大功率輸出 |
1 dB增益壓縮點 |
|
16.5 dBm |
|
@24 GHz |
|
See note(1) |
2 dB增益壓縮點 |
|
17.5 dBm |
|
@24 GHz |
|
|
3 dB增益壓縮點 |
|
18.3 dBm |
|
@24 GHz |
|
阻抗 |
|
|
50 Ω |
|
輸入與輸出 |
|
極性 |
反向 |
|
|
|
|
|
耦合方式 |
AC,輸入與輸出 |
|
|
|
|
|
供電電壓(+) |
|
+5.8 VDC |
+6 VDC |
+7 VDC |
|
|
供電電流(+) |
|
|
180 mA |
200 mA |
不超過200 mA |
|
功耗 |
|
|
1.1 W |
|
|
|
增益控制電壓 |
|
-10 V |
+2 V |
+3 V |
Pin floats to +2 V |
|
交叉點控制 |
|
-1V |
+1.2 V |
+6 V |
Pin floats to +1.2 V |
Table 1: 輸出壓縮表
|
Compression |
100 MHz |
6 GHz |
12 GHz |
24 GHz |
|
1 dB |
14.3 dBm |
15.9 dBm |
16.2 dBm |
16.5 dBm |
|
2 dB |
15.7 dBm |
17 dBm |
17.9 dBm |
17.5 dBm |
|
3 dB |
16.4 dBm |
17.6 dBm |
18.9 dBm |
18.3 dBm |
注（1）：使用Keysight U2002A平均功率傳感器進行壓縮測量
UBLA4863 63GHz線性射頻放大器
典型性能特性：
圖1至圖6中的數據是使用MICRAM DAC4信號源和帶有70GHz（SE-70）遠程采樣模塊的LeCroy SDA 100G采樣示波器獲得。
|
|
|
|

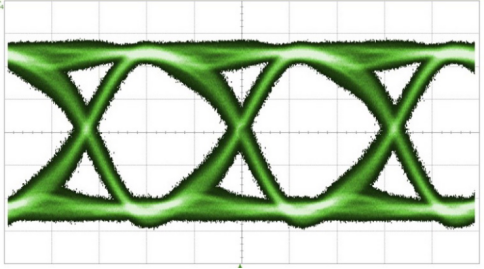

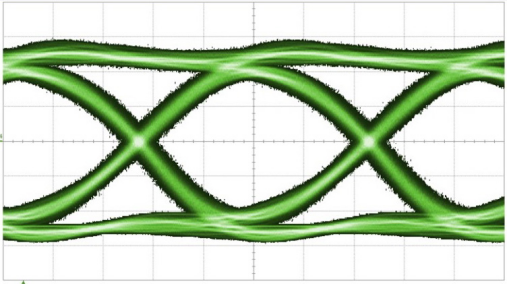

Fig. 1: 56 Gbps PRBS11 pattern on RF In. 60 mv/div |

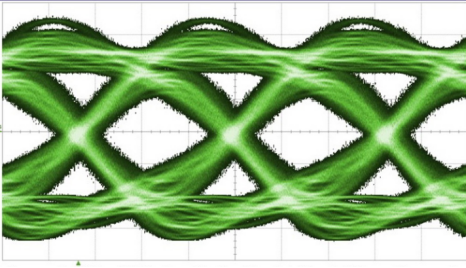

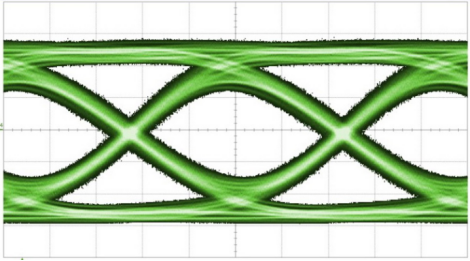

Fig. 2: 56 Gbps PRBS11 pattern on RF Out. 325 mv/div |
|
|
|
|

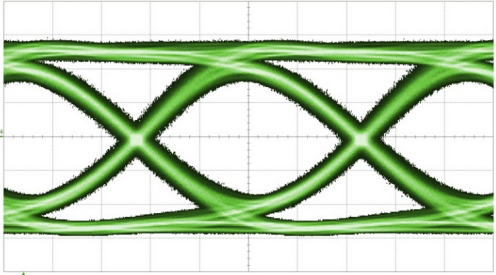

Fig. 3: 80 Gbps PRBS7 pattern on RF In. 53 mv/div |

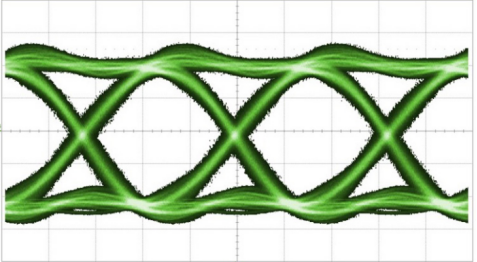

Fig. 4: 80 Gbps PRBS7 pattern on RF Out. 280 mv/div |
|
|
|
|
Fig. 5: 112 Gbps PAM4 pattern on RF In. 50 mv/div |
Fig. 6: 112 Gbps PAM4 pattern on RF out. 280 mv/div |
典型性能特性：
|
|
|
|

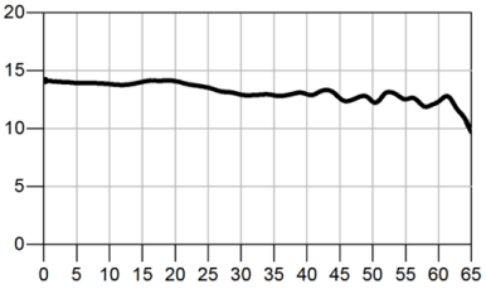

Fig. 7: Typical Gain (dB) vs Linear Frequency (GHz) |

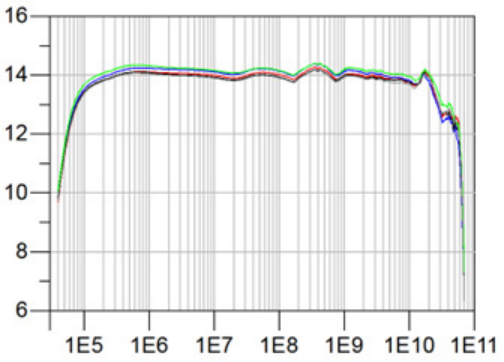

Fig. 8: Typical Gain (dB) vs Log Frequency (Hz) |
|
|
|
|

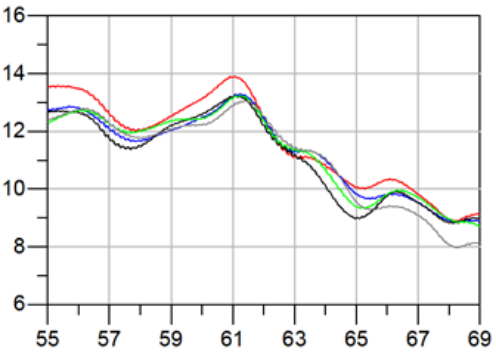

Fig. 9: Typical Gain (dB) High-Frequency Cut-off Region (GHz) |

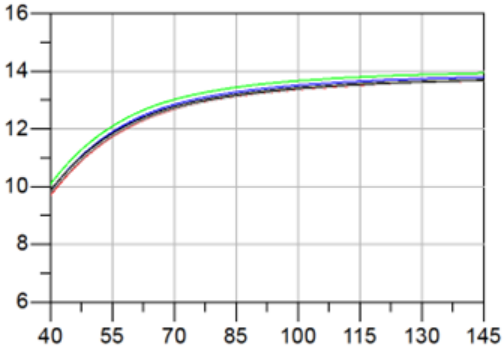

Fig. 10: Typical Gain (dB) Low-Frequency Cut-off Region (kHz) |
|
|
|
|

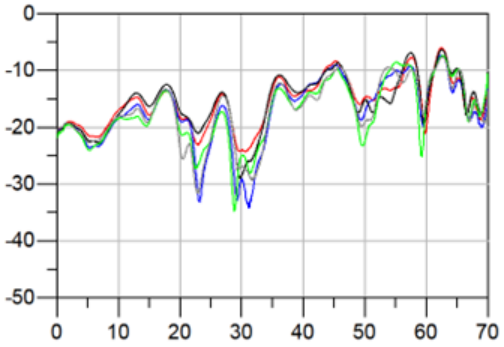

Fig. 11: Typical Input Return Loss (dB) vs Frequency (GHz) |

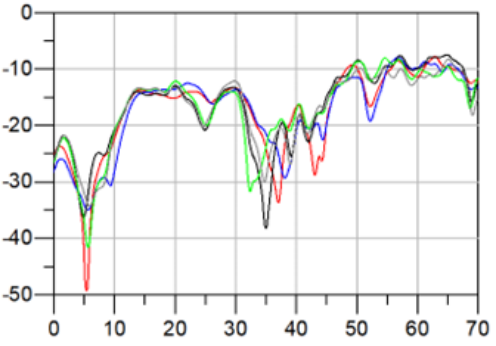

Fig. 12: Typical Output Return Loss (dB) vs Frequency (GHz) |
典型增益控制以及交叉點控制功能：
圖13至圖18中的數據是使用MICRAM DAC4信號源和帶有50GHz（SE-50）遠程采樣模塊的LeCroy SDA 100G采樣示波器獲得的。所有測量均在270mV輸入眼振幅和51%輸入眼交叉點進行。增益控制和交叉控制功能取決于輸入幅度。交互調整兩個控件以控制輸出振幅，同時保持50%的交叉點，如圖15至圖18所示。
|
|
|
|

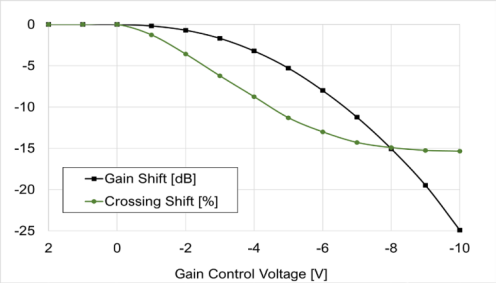

Fig. 13: Gain Control Function with Crossing Control pin floating |

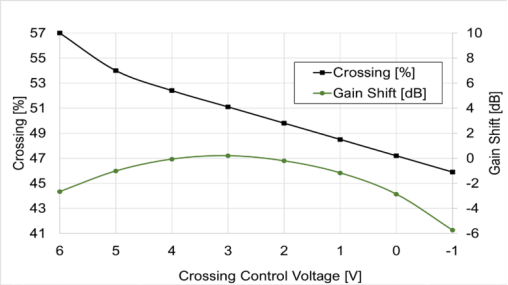

Fig.14: Crossing Control Function with Gain Control pin floating |
|
|
|
|

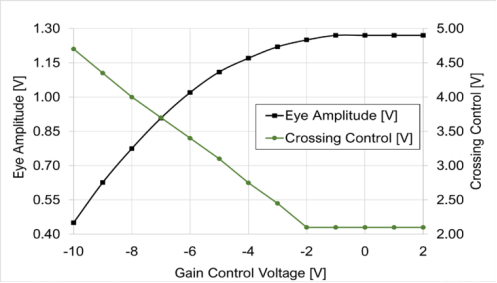

Fig. 15: Interactive Control Example with constant 50% Crossing Pt |
Fig. 16: Vgc=2V, Vxp=2.1V, XP=50%, Eye Amplitude=1.27V |
|
|
|
|
Fig. 17: Vgc=-7V, Vxp=3.7V, XP=50%, Eye Amplitude = 0.91V |
Fig. 18: Vgc=-10V, Vxp=4.7V, XP=50%, Eye Amplitude = 0.46V |

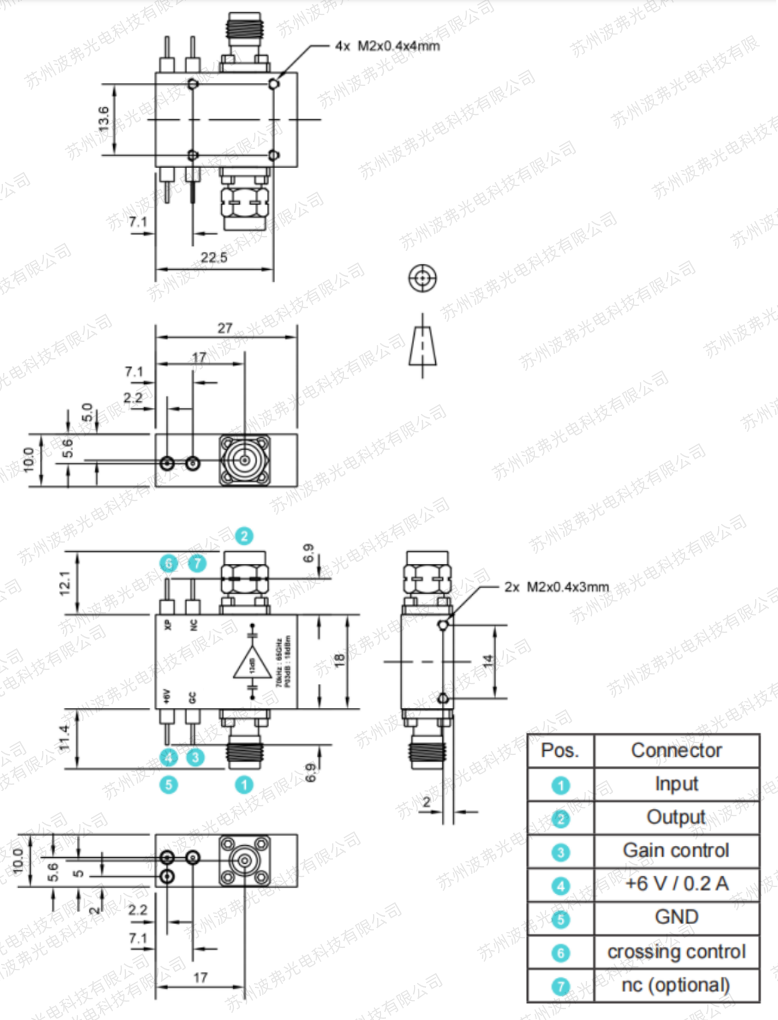

UBLA4863 尺寸結構圖
圖1顯示了UBLA4863的機械圖紙。除非另有說明，否則所有單位均為毫米。
Figure 1:UBLA4863 尺寸圖（Opt-18-FM）, mm
產品選型：
|
系列- |
接頭尺寸- |
接頭類型 |
|
UBLA4863- |
-10=1.0mm連接器 |
-MM：公頭輸入（Male），公頭輸出（Male） |
|
|
-18=1.85mm連接器 |
-MF： 公頭輸入（Male），母頭輸出（Female） |
|
|
|
-FF： 母頭輸入（Female），母頭輸出（Female） |
|
|
|
-FM： 母頭輸入（Female），公頭輸出（Male） |
