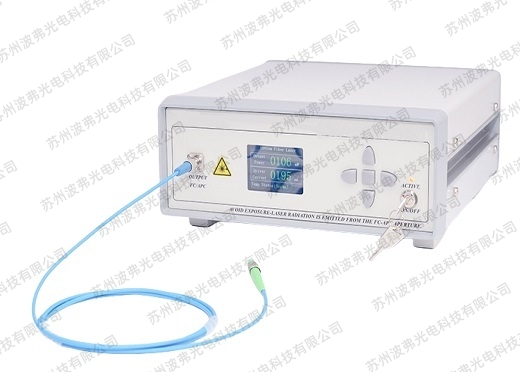

蘇州leyu集團光電科技有限公司設計提供的ASE光源模塊輸出波長覆蓋C+L波段，采用光譜平坦技術，具有較高的輸出功率，適合于光纖傳感等應用。可提供通信接口和上位機軟件，便于光源狀態的監控。同時提供臺式和模塊式的版本。
品牌：Bonphot/leyu集團光電
特點：高性價比
蘇州leyu集團光電科技有限公司設計提供的ASE光源模塊輸出波長覆蓋C+L波段，采用光譜平坦技術，具有較高的輸出功率，適合于光纖傳感等應用。可提供通信接口和上位機軟件，便于光源狀態的監控。同時提供臺式和模塊式的版本。
提供根據指標要求的定制版本，如有任何問題或需要，請聯系蘇州leyu集團光電科技有限公司相關銷售人員。

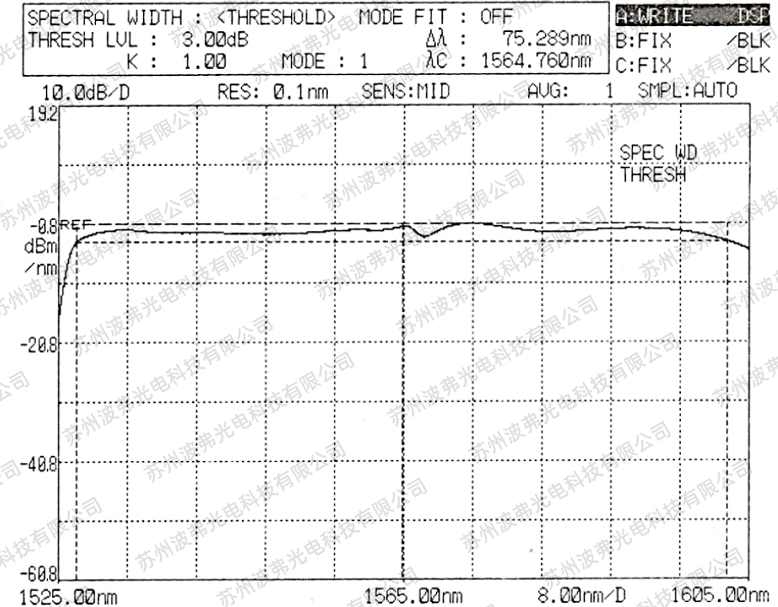

典型輸出光譜：
ASE-CL 典型輸出光譜 參考
蘇州leyu集團光電科技有限公司提供的C+L波段ASE寬帶光源屬于非相干光源，是基于半導體激光泵浦摻鉺石英光纖產生的自發輻射，同時采用光譜平坦化技術實現寬帶平坦光譜。光源波長覆蓋C+L波段，光譜平坦度優于3dB，通過單模光纖或保偏光纖輸出，適合于光纖傳感等應用。
|
光學指標 |
單位 |
典型值 |
備注 |
|||||
|
光譜范圍 |
nm |
1528~1603 |
≥75nm |
|||||
|
輸出光功率 |
mW |
10 |
20 |
50 |
100 |
200 |
|
|
|
光譜功率密度 |
dBm/nm |
≥-9 |
≥-6 |
≥-2 |
≥1 |
≥4 |
|
|
|
功率調節范圍(選配功能) |
- |
10%~100% |
功率可調且保持平坦度 |
|||||
|
光譜平坦度* |
dB |
≤3@10/20/50/100mW |
≤6dB@200mW |
|||||
|
輸出端隔離度 |
dB |
>35 |
|
|||||
|
短期穩定度(15分鐘) |
dB |
≤ ±0.02 |
等效≤±0.5% |
|||||
|
長期穩定度(8小時) |
dB |
≤ ±0.05 |
等效≤±1.2% |
|||||
|
偏振消光比PER |
dB |
≤0.2 |
≥23 |
|
||||
|
光纖和連接頭 |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
電氣和環境參數 |
臺式 |
模塊 |
|
控制方式、通信接口 |
觸屏/RS232串口通信、DB9 Female |
RS232串口通信、DB9 Female |
|
供 電 |
100~240V AC, <30W |
5V DC, <15W |
|
尺 寸 |
255(W)×285(D)×115(H)mm |
125(W)×150(D)×20(H)mm |
|
工作溫度范圍 |
-5~+35°C |
|
|
工作濕度范圍 |
0~70% |
|
|
訂購信息/型號 |
|
|
|
|
|
ASE |
光譜范圍 |
輸出功率(mW) |
輸出尾纖類型 |
封裝形式 |
|
|
CL = C+L波段 |
10 = 10mW |
SM = SMF-28 |
B = 臺式 |
|
|
|
20 = 20 mW |
PM = PM1550 |
M = 模塊 |
|
|
|
50 = 50 mW |
|
|
|
|
|
100 = 100 mW |
|
|
|
|
|
200 = 200 mW |
|
|
蘇州leyu集團光電科技有限公司提供的C+L擴展波段ASE寬帶光源屬于非相干光源，基于半導體激光泵浦摻鉺石英光纖產生的自發輻射，同時引入光譜平坦化技術實現寬帶且平坦光譜輸出。光源波長輸出覆蓋：1524~1611nm，光譜范圍超過88nm，平坦度優于3dB，通過SMF-28單模光纖輸出，最大輸出功率可超過350mW。非常適合于光纖傳感、光纖器件測試等應用。
|
光學指標 |
單位 |
典型值 |
備注 |
|||
|
光譜范圍 |
nm |
1524~1611 |
≥88nm@3dB |
|||
|
輸出光功率 |
mW |
50 |
100 |
200 |
350 |
|
|
光譜功率密度 |
dBm/nm |
≥-2.4 |
≥0.5 |
≥3.5 |
≥6 |
|
|
功率調節范圍 |
- |
10%~100% |
功率可調(標配) |
|||
|
光譜平坦度 |
dB |
≤3 |
|
|||
|
輸出端隔離度 |
dB |
>35 |
|
|||
|
短期穩定度(15分鐘) |
dB |
≤ ±0.02 |
等效≤±0.5% |
|||
|
長期穩定度(8小時) |
dB |
≤ ±0.05 |
等效≤±1.2% |
|||
|
偏振消光比PER |
dB |
≤0.2 |
|
|||
|
光纖和連接頭 |
nm |
SMF-28 |
FC/APC |
|||
|
電氣和環境參數 |
臺式 |
|
控制方式、通信接口 |
觸屏/RS232串口通信、DB9 Female |
|
供 電 |
100~240V AC, ≤30W |
|
尺 寸 |
255(W)×285(D)×115(H)mm |
|
工作溫度范圍 |
-5~+35°C |
|
工作濕度范圍 |
0~70% |
|
訂購信息/型號 |
|
|
|
|
|
ASE |
光譜范圍 |
輸出功率(mW) |
輸出尾纖類型 |
封裝形式 |
|
|
CL-ET = C+L 拓展波段 |
50 =50mW |
SM = SMF-28 |
B = 臺式 |
|
|
|
100 =100 mW |
PM = PM1550 |
M = 模塊 |
|
|
|
200 =200 mW |
|
|
|
|
|
350 =350 mW |
|
|
