蘇州leyu集團光電科技有限公司提供的IPG-300M是一款集成時鐘的可編程的皮秒到納秒電脈沖發生器。輸出脈沖可以短至100ps~10ns（可選：50ps~10ns），提供高電平選項。它可以驅動鈮酸鋰調制器的大多數現成激光二極管產生短光脈沖。脈沖寬度和頻率重復率（100kHz至1GHz）的可調性為需要控制激光脈沖能量的激光加工應用提供了靈活性。
特點：集成時鐘
脈寬：100ps~10ns
可選：50ps~10ns
可選*:臺式+高電平輸出
蘇州leyu集團光電科技有限公司提供的IPG-300M是一款集成時鐘的可編程的皮秒到納秒電脈沖發生器。輸出脈沖可以短至100ps~10ns（可選：50ps~10ns），提供高電平選項。它可以驅動鈮酸鋰調制器的大多數現成激光二極管產生短光脈沖。脈沖寬度和頻率重復率（100kHz至1GHz）的可調性為需要控制激光脈沖能量的激光加工應用提供了靈活性。
脈寬調諧范圍為100ps~10ns（可選50ps~10ns）
脈沖寬度調諧分辨率1ps
內置時鐘，頻率范圍100kHz~1GHz
集成時鐘輸入
|
集成時鐘 |
時鐘輸出段，觸發端口，CH1,CH2 |
|
||
|
參數規格 |
Min. |
Typ. |
Max. |
Unit |
|
輸出時鐘頻率 |
0.0001 (100kHz) |
|
1 |
GHz |
|
輸出時鐘幅值 |
300 |
500 |
|
mVpp |
|
輸出耦合 |
|
AC 耦合，單端 |
|
|
|
輸出時鐘形狀 |
|
矩形/方波 |
|
|
|
上升/下降時間 (20% to 80%) |
|
100 |
150 |
ps |
|
占空比 |
|
50 |
55 |
% |
|
時鐘抖動 (RMS) |
|
100 |
500 |
fs |
|
輸出阻抗 |
|
50 |
|
Ω |
外觸發時鐘輸入
|
外觸發輸入 |
外觸發時鐘（不需要外部時鐘，但客戶可以輸入外部頻率與內置時鐘同步） |
|
||
|
參數規格 |
Min. |
Typ. |
Max. |
Unit |
|
外觸發時鐘頻率 |
9.9 |
10 |
10.1 |
MHz |
|
外觸發時鐘幅值 |
200 |
450 |
1000 |
mVpp |
|
外觸發時鐘占空比 |
|
50 |
|
% |
|
外觸發時鐘阻抗 (SE) |
|
50 |
|
Ohm |
|
脈沖形狀 |
|
Square |
|
- |
|
脈沖頻率 |
0.0001 (100kHz) |
|
1 |
GHz |
|
脈寬可調范圍(FWHM) | "0100" |
100 |
|
10000 |
ps |
|
外觸發脈寬范圍(FWHM) | "0050" |
50 |
|
10000 |
ps |
|
可調分辨率 |
|
1 |
2 |
ps |
電脈沖輸出
|
電脈沖輸出 |
脈沖輸出端口（輸出+輸出-） |
|
||
|
參數規格 |
Min. |
Typ. |
Max. |
Unit |
|
上升下降時間 (20 - 80 %) |
15 |
|
20 |
ps |
|
輸出耦合方式 |
|
AC 耦合，單端 |
|
- |
|
輸出電壓：（標準電平輸出版本）1 |
0.4 |
0.5 |
0.6 |
Vpp |
|
輸出電壓：（高電平輸出版本, "A"）2 |
|
> 5.0 |
|
Vpp |
|
附加時間抖動 |
|
< 0.7 |
|
ps |
|
輸出阻抗 |
|
50 |
|
Ω |
|
外觸發時鐘輸入 (EXT. CLK) |
|
SMA x 1 |
|
- |
|
觸發時鐘輸出 (TRIG. OUTPUT) |
|
SMA x 1 |
|
- |
|
時鐘輸出t (CH1, CH2) |
|
2 Ports, SMA x 2 |
|
- |
|
脈沖輸出 (OUTPUT +, OUPUT -) |
|
2 Ports, SMA x 2 |
|
- |
其他參數
|
其他參數 |
|
其他參數 |
|
|
|
Item |
Min. |
Typ. |
Max. |
Unit |
|
電源接頭 |
|
DC Jack, 2.1mmφor |
|
- |
|
|
MIL14 Pins: Pin1(5V), Pin14(Gnd) |
- |
||
|
程控端口 |
Micro USB (Virtual COM Port) |
- |
||
|
電源 |模塊 |
|
DC5V,2A |
|
- |
|
工作溫度范圍 |
15 |
|
40 |
℃ |
|
存儲溫度范圍 |
-20 |
|
70 |
℃ |
|
產品尺寸 (W x H x D) |模塊 |
|
100 x 26 x 74 |
|
mm |
|
產品重量 |模塊 |
|
< 200 |
|
g |
（1） 標準版輸出幅度為0.4~0.6Vpp。（2）>5Vpp的高壓選項僅適用于臺式版本。*參數規格如有更改，恕不另行通知。
典型脈沖輸出參考
|
|
|
|

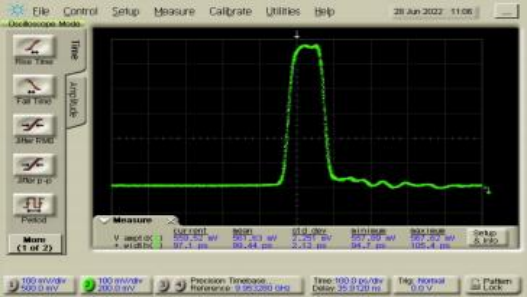

100ps脈寬 @時鐘頻率. 1MHz |

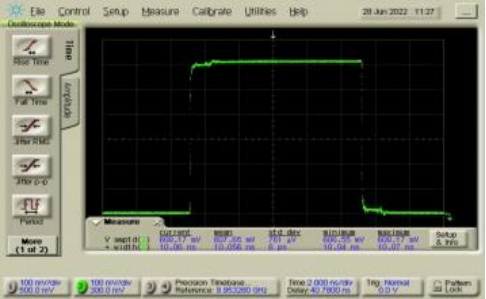

10,000ps脈寬 @時鐘頻率. 1MHz |
產品選型
|
IPG-330M |
-XXX |
-S |
-P(N) |
-T |
-N |
|
IPG-330B |
-XXX |
-S |
-P(N) |
-T |
-A(N) |
|
M = 模塊 |
050 = 50ps ~ 10ns |
S = 單端輸出 |
P =正電平 |
T = 可調脈寬 |
N = 標準電平 |
|
B= 臺式 |
100 = 100ps ~10ns |
|
N = 負電平 |
|
A = 帶放大 |
*參數規格如有更改，恕不另行通知。請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
