iXblue-電光調制器驅動器的初次使用
在電光調制器的使用過程中，無論是信號源還是碼型發生器所輸出的功率（電壓Vpp）均會隨著RF射頻頻率的增加而下降（降低），由于鈮酸鋰電光調制器針對于模擬、數字、脈沖等應用，大部分應用需要達到Vπ甚至2Vπ以上，我們在使用過程中就會需要使用到射頻放大驅動器（電光調制器驅動器）的配合使用，已保障我們的調制達到最佳使用效果。法國iXblue提供豐富的電光調制器驅動器產品，用于滿足市面上常用的模擬調制、數字通訊、量子應用、脈沖調制、光譜展寬等幾乎所有的常見應用。
蘇州leyu集團光電科技有限公司是法國iXblue國內授權代理商，負責法國iXblue公司產品國內地區的推廣、銷售、技術支持等工作。下文簡單介紹了我們iXblue電光調制器驅動器初次使用時需注意事項。
特殊說明
-
高頻射頻器件相對脆弱，靜電，熱量和開關順序不當等誤操作均會造成器件的永久損壞。考慮到驅動器內主要由放大芯片組成，其占據相當大的成本。返廠，檢測加維修的成本將高于制作一個新的，所以強烈建議仔細閱讀此文章。注：該應用指南也適合大部分高頻射頻放大器，并非只針對iXblue產品，具體還請聯系蘇州leyu集團光電科技有限公司及相應廠商。
-

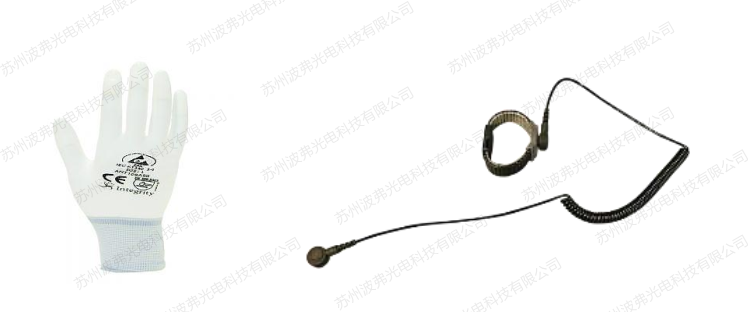

調制器驅動器內置有對靜電放電（ESD）敏感的砷化鎵晶體管等元件。為了應對和預防任何靜電放電（ESD）風險，我們建議使用防靜電手套或者戴上一個接地腕帶，該接地腕帶的腕帶與地之間要具有1M歐姆的阻抗。
-
請遵守驅動器數據參數表或驗收測試報告中所有電學、環境條件的最大額定值。
我們同樣建議在靜電保護區域（EPA）進行拆包裝和打包的操作。
外觀檢查：
-
外包裝箱是否有重大磕碰
-
內包裝是否有破損和拆過痕跡，測試報告是否隨產品附帶。
打開步驟：
-
打開袋子時，用前面提到的靜電放電（ESD）保護裝置來避免靜電放電（ESD）風險。
-
拆包裝時，只可以通過拿金屬機身來抓牢調制器驅動。切勿通過拿RF射頻接頭、DC直流引腳等脆弱易損部分，來拿取驅動器。
-
在進行實驗之前，取掉RF射頻接頭上的黑色彈性帽。
-
如果需要保存調制器驅動或郵寄給我們，請記住保存好原始包裝盒。
-
當不使用驅動器時，請戴上彈性帽、將驅動器裝入拉鏈袋內且封口。
散熱
-

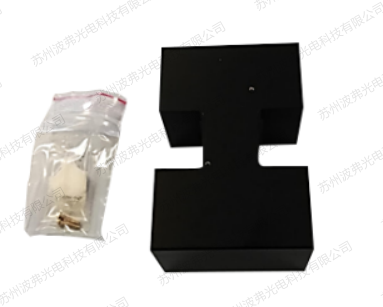

供電后、驅動器一定會產生熱。過熱現象會造成器件的永久損壞。因此為避免過熱現象的發生，iXblue提供專門設計的匹配我們驅動器的熱沉套裝。
-
熱沉套裝包含熱沉件，2個或4個固定螺絲，以及大熱沉的情況下所需的導熱膏。
-
用酒精浸潤過的紙張清潔所有的部件，以清除任何殘余的灰塵。
-
使用大小合適的螺絲刀將調制器驅動安裝到熱沉上。（在提供有導熱膏的情況下，請將導熱膏涂在調制器驅動與熱沉表面相結合的部位）
驅動器使用前
-
從RF射頻接頭上取掉黑色彈性帽。
-
使用酒精浸潤的紙張清潔金屬機身、RF射頻接頭的外側部分、以及DC直流引腳，以清除任何殘余灰塵。
-
如果有熱沉，請按之前所述將調制器驅動安裝在iXblue熱沉上；如沒有熱沉，請將驅動器安裝在一個充分冷卻的部件上。你可以在熱沉及驅動器外殼間涂熱導膏以提高導熱性。
-
在與其他元件連接前，請用干燥空氣清潔RF射頻接頭的內部。
射頻接頭
基于操作頻率范圍及驅動帶寬，iXblue調制器驅動配有三種RF射頻接頭：
-
SMA / 3.5毫米同軸接頭，與K型/ 2.92毫米同軸接頭兼容：->頻率高達18 GHz
-
K型/ 2.92毫米同軸接頭，與SMA / 3.5毫米同軸接頭兼容：->頻率高達40 GHz
-
V型/ 1.85毫米同軸接頭，與2.4毫米同軸接頭兼容： ->頻率高達65 GHz
l按照慣例，每個驅動器的輸入端會匹配一個母接頭、輸出端匹配一個公接頭。
?特別建議，如果需要經常插拔射頻接頭，可以考慮通過一個轉接法蘭來連接驅動器與待接器件，而不要每次插拔驅動器的接口，避免造成可能出現的損傷。驅動器本身的射頻接口如果損壞，需要返廠維修，并且重新測量一遍所有電學性能，成本不低。

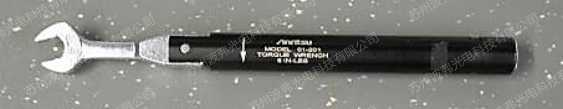

接頭上施加合適的力矩會提高測量結果的再現性，并能延長接頭的使用壽命。在0.9 N.m (8 in–lb)的力矩設置下使用扭矩扳手。
?注意：同軸接頭是非常脆弱敏感的部件：
請勿施加過大的機械力。
請遵守力矩扳手的值并正確操作。
直流引腳：
-
DC直流引腳為鍍金引腳，被用于提供功率或者控制電壓（GND接地引腳除外，此為非鍍金引腳）。請遵守驗收測試報告中列明的所有最小/最大電壓值。
-

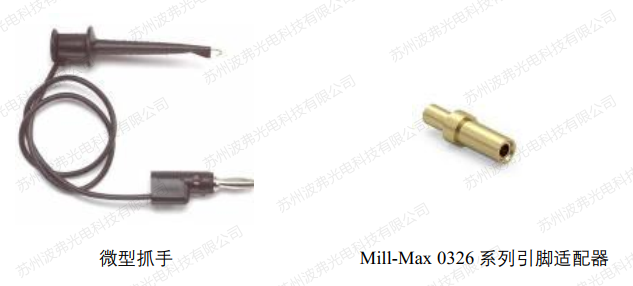

為連接DC直流引腳，你可以通過微型抓手（下方左圖）使用電線來連接，或使用Mill-Max制造公司（Mill-Max Manufacturing Corp）生產的如0327、0367系列的引腳適配器之類的特定部件來連接（下方右圖）。DC直流引腳可接受的直徑范圍：0.56-0.81毫米和1.14-1.65毫米給到GND接地引腳。
-
-
或者，也可以通過相應步驟對DC直流引腳進行焊接，請聯系我們提供詳細驅動器使用手冊。
?注意：DC直流引腳是脆弱敏感元件：
l 請不要施加過大機械力（扭矩）或以上步驟中描述過的熱應力。
驅動器使用的開關順序：
-
確保DC直流的設置連接（供電和接地）是正確的。
-
在DC直流電源上設置驅動器的供電電壓，輸出OFF。
-
將DC直流電源的電壓設置到0 V。
-
打開DC直流電源（Switch ON）。建議使用步進電壓替代斜坡電壓，以避免沖擊電流。
-
打開RF射頻源。
-
依據具體應用調整DC直流電壓為Vamp 或Vxp。
-
定期檢查供電單元上的電流。
-
對于驅動器的關閉操作順序，請顛倒以上順序，從最后一步向前依次反向操作。
現在您可以安心的使用您的調制器驅動，感謝您對iXblue的信任和支持。有任何問題，請聯系蘇州leyu集團光電科技有限公司。

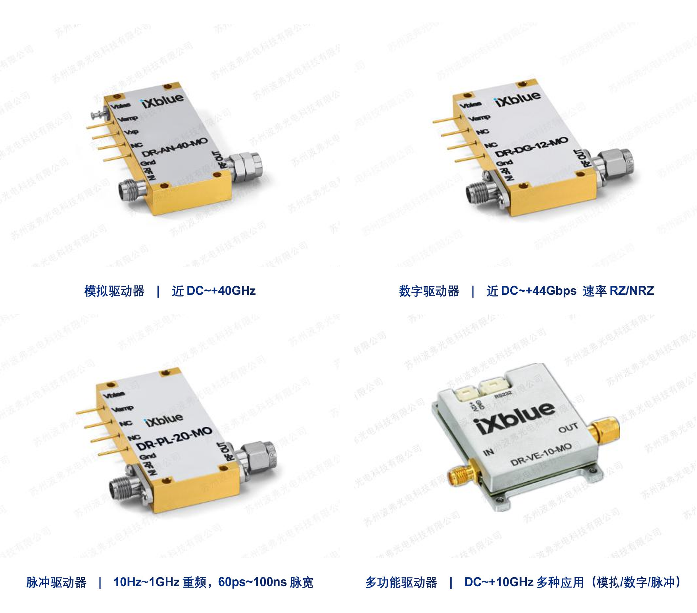

相關產品：
