基于高消光比調制器脈沖調制應用
蘇州leyu集團光電科技有限公司提供基于法國iXblue公司鈮酸鋰馬赫增德?tīng)柛呦獗葟?qiáng)度調制器的脈沖調制元件的脈沖調制方案，這些方案包括常用的脈沖產生（脈沖調制）、脈沖整形、脈沖拾取等。基于法國iXblue高消光比強度調制器MXER-LN系列，可以輕松獲得足夠的消光比和脈沖對比度。更多詳細情況請聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。
脈沖調制方案 | 蘇州leyu集團光電科技有限公司
關于脈沖調制：
對連續波激光器進行調制從而獲得脈沖光，其調制方式主要分為直接調制、腔內調制和腔外調制（外調制）。
直接調制方式適用于半導體光源，這種方法是要把傳送的信息轉變?yōu)殡娏餍盘?hào)直接輸入激光器從而獲得調制光信號。該調制方式的特點：簡單、經濟，適用于強度調制。
腔內調制是通過改變激光器的參數（如增益、諧振腔Q值或光程等）而實現的，主要用于Q開關、腔測空、鎖模等技術。
腔外調制（外調制）需要將光源和調制器分開，因此稱為外調制。光源與信號同時輸入外調制器中，要傳送的電信號作為調制信號作用于外調制器。特點：結構復雜，性能優于直接調制。可用于強度調制、頻率及相位調制。
在外調制光路中，馬赫增德?tīng)栒{(diào)制器（MZM）是不可或缺的元器件之一，選擇合適的電光調制器規格對系統的整體性能、一致性和可靠性有著重要的影響。
馬赫增德?tīng)栒{(diào)制器（MZM）的主要主要調制格式有：脈沖調制、模擬調制以及數字調制。
脈沖應用主要分為脈沖生成、脈沖整形和脈沖采集（提取）三方面，具體可參考以下方案：
（1）脈沖生成

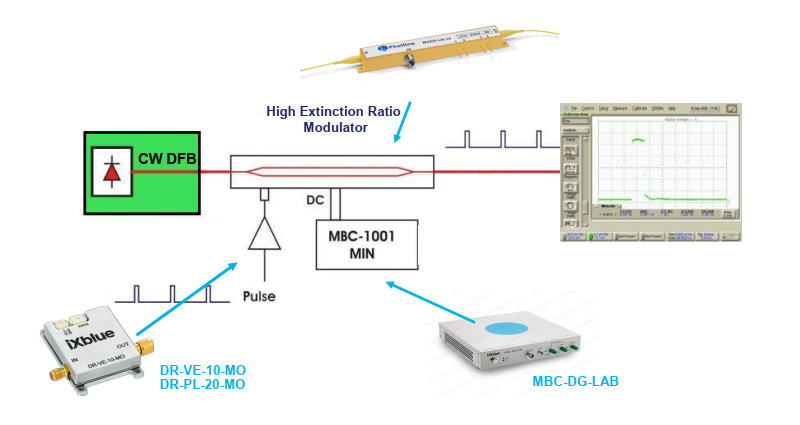

脈沖生成應用，其方案如上圖所示，連續波DFB激光器發出單頻連續波作為光載波，電脈沖信號經由射頻放大器（DR-VE系列）進行放大，加載到高消光比強度調制器（MXER-LN系列）中，經過電光轉化，電脈沖信號成功加載到載波光信號之上，連續波從而被調制成脈沖光。
（2）脈沖整形
脈沖整形
脈沖整形應用，其方案如上圖所示，以脈沖激光器產生的脈沖激光為載波，信號發生器產生電脈沖，經由射頻放大器（DR-VE系列）進行放大，加載到高消光比強度調制器（MXER-LN系列）中，經過電光轉化，電脈沖信號成功加載到載波光信號之上，從而達到脈沖整形的目的。
（3）脈沖提取
脈沖拾取/脈沖提取
脈沖提取應用，其方案如上圖所示。以脈沖激光器產生的脈沖激光為載波，信號發生器產生電脈沖，經由射頻放大器（DR-VE系列）進行放大，加載到高消光比強度調制器（MXER-LN系列）中，經過電光轉化，電脈沖信號成功加載到載波光信號之上，從而達到脈沖提取的目的。
當連續激光被調制成短脈沖時，低消光比的電光調制器會導致連續激光的泄漏，如20dB消光比的調制器，輸入的連續光功率100mW，會有約為1mW的連續光泄漏。而EOM產生的脈沖和其泄漏光后續被光放大器放大，并注入光路之中。對于遠程的光纖鏈路傳輸，一般需要消光比ER>32dB以減輕泄漏光影響。iXblue公司生產的MXER-LN 系列強度調制器是高性能調制器，具有優越的消光比。

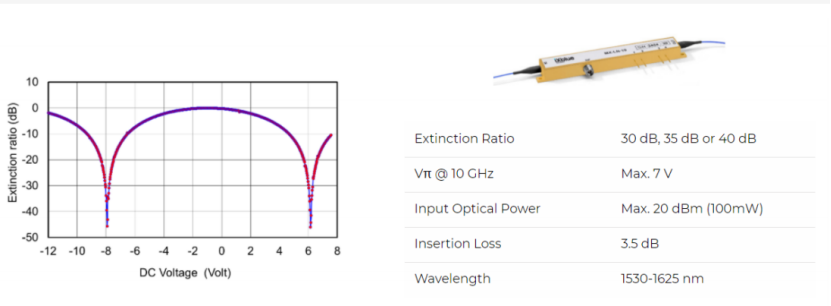

高消光比強度調制器 | MXER-LN-10

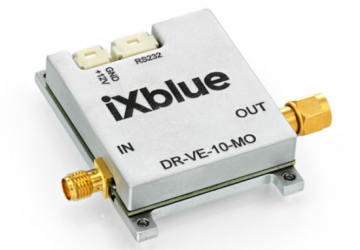

DR-VE系列射頻驅動器，是設計用于驅動脈沖、模擬或數字應用的鈮酸鋰電光調制器的放大器模塊，以產生不失真的光脈沖。為了產生清晰的光脈沖，在保持高消光比ER的同時，具有銳利的邊緣、持續的高低電平以及無overshoot，脈沖應用需要具有合適特性的特定射頻放大器，如DR-VE系列。
在實際的脈沖應用中，需要產生具有可重復特性的光脈沖，因此需要光學器件在長時間內穩定運行以及抗干擾的可靠性。EOM中的Mach-Zehnder干涉儀由于溫度變化、熱不均勻性、老化、光折變效應、靜電荷積累等環境效應而產生偏置點漂移。偏置點漂移將會導致傳遞函數 MTF 偏離調制信號的工作點。因此，輸出脈沖的消光比和脈沖寬度等特性會受到干擾。

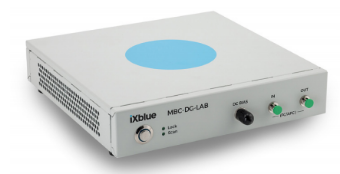

直流偏壓點的漂移可以使用iXblue的MBC（調制器自動偏壓控制器）解決方案進行主動監測和控制：臺式儀器MBC-DG-LAB或MBC-DG-board鎖定用于脈沖應用的Mach-Zehnder調制器的工作點。
核心產品：
|
脈沖應用 |
|
|
MXER-LN-10/MXER-LN-20 |
1550nm波段，10GHz/20GHz高消光比強度調制器(ER> 30,35,40dB) |
|
DR-VE-10-MO |
12GHz多格式脈沖放大驅動 |
|
MBC-DG-LAB |
臺式自動偏壓控制器（數字及脈沖應用) |
