PMD-1000是一種數字偏振模色散(PMD)源，可確定性地生成高達180 ps的一階PMD和高達8100 ps2的二階PMD (SOPMD)。
可選系列：
PMD-1000-90:90ps版本
PMD-1000-18：180ps版本
PMD-1000使用雙折射晶體和三元磁光旋轉器來產生PMD。其PMD切換時間僅為1毫秒。其準連續操作模式能夠獨立生成一階和波長獨立的二階PMD，以實現PMD空間的均勻覆蓋。

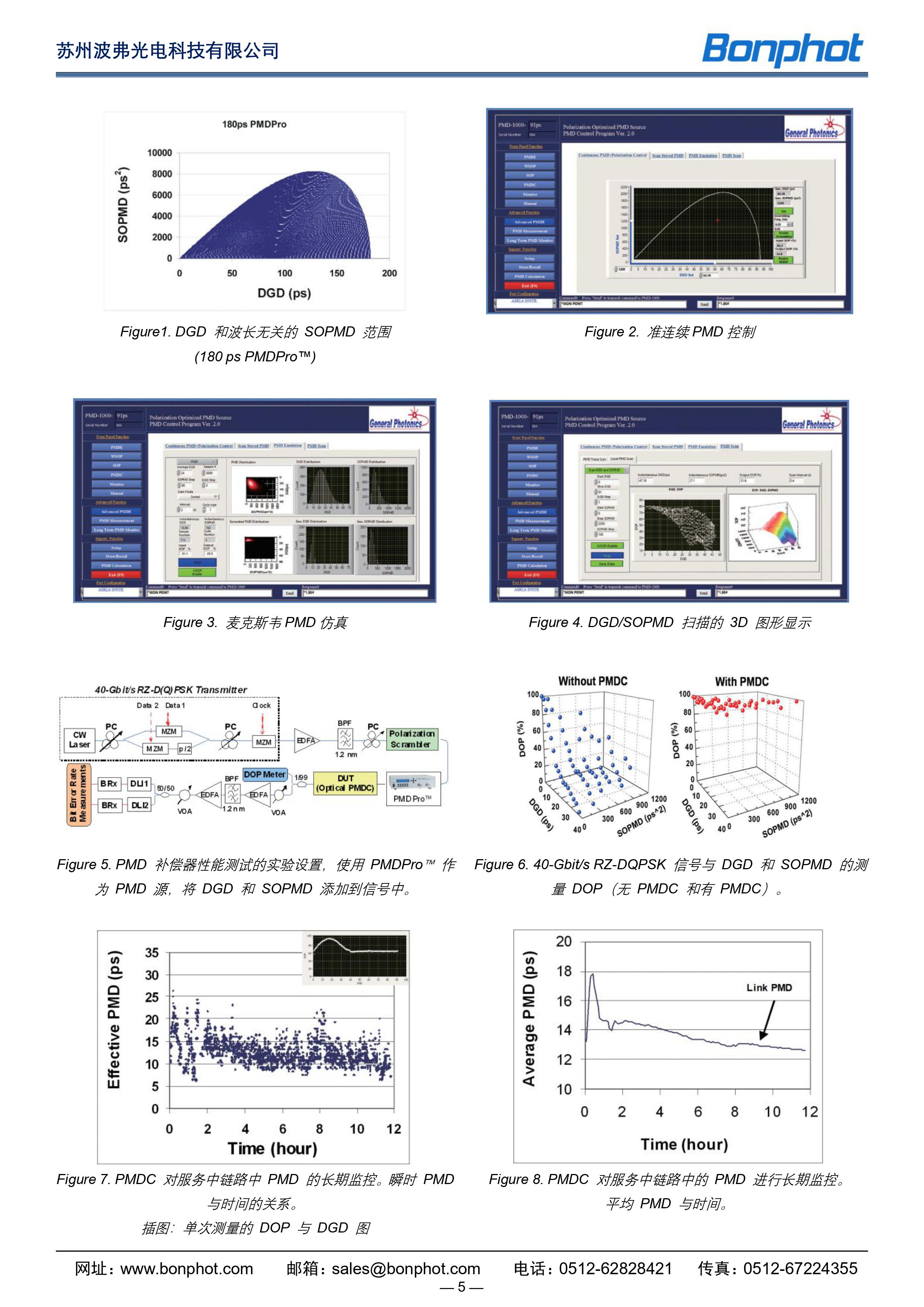

除了生成DGD和SOPMD的靜態組合外，PMD-1000還可以執行網格和連續軌跡PMD掃描以及PMD統計仿真。
PMD-1000還包含一個偏振控制器和兩個偏振計，位于PMD發生元件的前后。偏振控制器可用于對PMD發生器的輸入信號進行偏振加擾，以平均輸入偏振的影響。對于單偏振信號，偏振控制器和偏振計使儀器能夠自動調整輸入偏振，以在任何PMD設置下獲得最壞情況下的PMD效果，或執行光學PMD補償。同樣，對于單極化信號，該儀器可以執行確定性極化控制功能，包括在任何SOP下的軌跡生成和極化穩定。
主要參數規格：
|
參數 |
PMD-1000-90 / PMD-1000-18 |
||
|
工作波長范圍1 |
C波段 或 L波段 |
||
|
插入損耗 |
5.0dB（90ps 版本）；5.5dB（180ps版本） |
||
|
輸入功率范圍 |
-10~+10dBm |
||
|
回波損耗 |
50dB |
||
|
PDL |
0.45dB（90ps 版本）；0.5dB（180ps版本） |
||
|
一階PMD范圍 |
0-91ps 或 0.36-182.4ps |
||
|
一階PMD分辨率 |
|
90ps 范圍 |
180ps 范圍 |
|
一階PMD分辨率 |
離散模式 |
0.357ps |
0.714ps |
|
一階PMD分辨率 |
準連續模式 |
0.1ps |
0.2ps |
|
二階PMD范圍 |
2000ps（90ps范圍） 或 8100ps（180ps范圍） |
||
|
PMD變化時間 |
1ms min. |
||
|
SOP 對準精度 |
±2° |
||
|
SOP追蹤速度 |
10π/s |
||
|
DOP精度 |
±2% |
||
|
最大輸入功率 |
300mW min. |
||
|
工作溫度范圍 |
10~50℃ |
||
|
存儲溫度范圍 |
-20~60℃ |
||
|
通訊接口 |
USB, RS-232, Ethernet, and GPIB |
||
|
前面板顯示 |
2x20 character LCD |
||
|
電源 |
100-240VAC, 50-60Hz |
||
|
產品尺寸 |
2U,3/4 of 19”英寸；14"(L)x14"(W)x3.5"(H) |
||
|
備注 |
更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||
參考：
產品選型：
| PMD-1000- | DGD Range- | Wavelength- | Connector Type |
| 90=90ps | C=C波段 | FC/PC | |
| 18=180ps | L=L波段 | FC/APC | |
| SC/PC | |||
| SC/APC |
